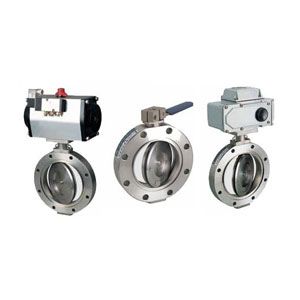

GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向,控制实行气缸驱动蝶阀作启闭活动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈旌旗灯号装配及电气阀门定位器。
重要技术性能
适用范围:Applicability | 105~1.3×10-4Pa |
阀门漏率:Valve Leak Rate | ≤1.3×10-4Pa.L/S. |
适用温度:Applicable Temperature | -25~+80℃(丁腈橡胶) -30~+150℃(氟橡胶) |
气源压力:Mains Voltage | 0.4~0.6MPa |
安装方向:Mounting Direction | 任意 |
重要零件材料
阀体、阀盖、阀杆:碳钢或不锈钢
密封件:丁腈橡胶、氟橡胶
形状及连接尺寸(mm)
Model 型号 | DN | D | Do | D1 | B | H | B1 | L | n-φc |
GID-40 | 40 | 85 | 70 | 44 | 22 | 162 | 90 | 104 | 4-φ7 |
GID-50 | 50 | 110 | 90 | 55 | 22 | 175 | 90 | 104 | 4-φ7 |
GID-65 | 65 | 125 | 105 | 70 | 26 | 198 | 102 | 140 | 4-φ9 |
GID-80 | 80 | 145 | 125 | 85 | 30 | 208 | 102 | 140 | 4-φ9 |
GID-100 | 100 | 170 | 145 | 105 | 30 | 220 | 102 | 140 | 4-φ12 |
GID-150 | 150 | 220 | 195 | 156 | 35 | 272 | 115 | 164 | 8-φ12 |
GID-200 | 200 | 275 | 250 | 208 | 40 | 330 | 205 | 190 | 8-φ12 |
GID-250 | 250 | 330 | 300 | 258 | 45 | 335 | 205 | 190 | 8-φ14 |
GID-300 | 300 | 380 | 350 | 308 | 55 | 426 | 152 | 247 | 8-φ14 |
GID-400 | 400 | 500 | 465 | 410 | 60 | 520 | 180 | 308 | 8-φ18 |
GID-500 | 500 | 600 | 565 | 510 | 80 | 643 | 220 | 378 | 12-φ18 |
GID-600 | 600 | 710 | 670 | 610 | 100 | 760 | 270 | 524 | 12-φ21 |
GID-800 | 800 | 920 | 815 | 815 | 130 | 962 | 320 | 648 | 20-φ21 |
GID-1200 | 1200 | 1440 | 1280 | 1280 | 150 | 1360 | 385 | 1480 | 36-φ19 |
本阀适用于无腐蚀的饱和水蒸汽低真空管路上,作为闭路设备。该系列阀门密封型蝶阀,蝶阀两端轴封处用0.25MPa的压力密封,确保轴封处不走漏。NKD941X-25C型其结构为双阀座情势,两座之间以及轴端处均为橡胶眯缝与压力水(压值0.25MPa)相结合情势密封。如用户必要,可在阀体闭上加装电热装配。
零部件材料
零件名称 | 阀体、阀板 | 阀轴、密封座 | 蝶板密封圈 |
材料 | Q235-A、F钢板 | 2Cr13、1Cr18Ni9Ti | 三元乙橡胶、氟橡胶 |
重要性能参数
型号 | NKD941X-25C | NKD941X-25C | |
公称压力(MPa) | 0.25 | 0.25 | |
试验压力(MPa) | 强度试验 | 0.4 | 0.4 |
密封试验 | 0.275 | 0.275 | |
工作压力(MPa) | 0.25 | 0.25 | |
适用介质 | 无腐蚀饱和水蒸汽 | ||
适用温度 | ≤120 | ≤200 | |
真空浅漏率 | ≤6.67×10-2PaM3S-1 | ||
法兰连接尺寸标准 | GB25555~2556-81 | ||
压力试验标准 | GB/T13927-92 |
尺寸参数
DN | D | D1 | D2 | L | n-d | b | f | A | B | H |
1000 | 1170 | 1120 | 1080 | 305 | 28-30 | 42 | 5 | 590 | 980 | 2230 |
1200 | 1375 | 1320 | 1280 | 381 | 32-30 | 44 | 5 | 590 | 980 | 2476 |
1400 | 1575 | 1520 | 1480 | 381 | 36-30 | 46 | 5 | 630 | 1117 | 2793 |
1600 | 1790 | 1730 | 1690 | 457 | 40-30 | 48 | 5 | 630 | 1117 | 2850 |
1800 | 1990 | 1930 | 1890 | 457 | 44-30 | 50 | 5 | 850 | 1480 | 3187 |
2000 | 2190 | 2130 | 2090 | 540 | 48-30 | 52 | 5 | 850 | 1480 | 3310 |
2200 | 2405 | 2340 | 2295 | 590 | 52-33 | 56 | 6 | 850 | 1554 | 3915 |
2400 | 2605 | 2540 | 2495 | 650 | 56-33 | 60 | 6 | 850 | 1554 | 4187 |
2600 | 2805 | 2740 | 2695 | 700 | 60-33 | 64 | 6 | 1533 | 1435 | 4409 |
2800 | 3030 | 2960 | 2910 | 760 | 64-36 | 66 | 6 | 1585 | 1837 | 4760 |
3000 | 3230 | 3160 | 3110 | 810 | 68-36 | 70 | 6 | 1585 | 1837 | 5008 |
