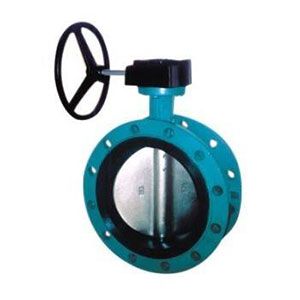

一、产品[衬胶蝶阀]的细致资料:
产品型号:法兰衬胶蝶阀
产品名称:D341J
材质:阀体铸铁衬胶,阀体碳钢衬胶
产品特点:设计与制造:GB12238 结构长度:GB12221(13系列)法兰连接尺寸:GB4216
二、用途:
密封圈材料代号 | 适用温度 | 适用介质 |
NR | ≤85℃ | 水、空气、酸碱类 |
CR | ≤85℃ | 水、煤气、酸碱类 |
NBR | ≤100℃ | 水、油品 |
CPDM | ≤120℃ | 水、蒸汽、一样平常酸碱类 |
FKM | ≤150℃ | 水、蒸汽、强酸碱类 |
三、材料:
阀体 | 铸铁、球墨铸铁、碳钢、不锈钢 |
蝶板 | 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
阀杆 | 碳钢镀镍磷、不锈钢 |
阀座密封圈 | 自然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
气动装配 | 组合件 |
压力等级:PN(MPa) 1.0 1.6
四、测试:
衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
任选附件:蜗轮装配、气动装配、电动装配
五、博球牌衬里蝶阀重要尺寸参数:
公称通径DN | L mm | D mm | D1 mm | n-d(mm) | H1 mm | H2 mm | 质量 | |
PN1.6 | PN1.6 | |||||||
50 | 108 | 165 | 125 | 4-18 | 4-18 | 91 | 120 | 8 |
65 | 112 | 185 | 145 | 4-18 | 4-18 | 104 | 140 | 11.5 |
80 | 114 | 200 | 160 | 8-18 | 8-18 | 107 | 150 | 12.5 |
100 | 127 | 220 | 180 | 8-18 | 8-18 | 135 | 165 | 23 |
125 | 140 | 250 | 210 | 8-18 | 8-18 | 129 | 190 | 40.5 |
150 | 140 | 285 | 240 | 8-22 | 8-22 | 131 | 205 | 46.5 |
200 | 152 | 340 | 295 | 8-22 | 12-22 | 177 | 2550 | 61 |
250 | 165 | 395 | 350 | 12-22 | 12-26 | 206 | 270 | 73.5 |
300 | 178 | 445 | 400 | 12-22 | 12-26 | 220 | 320 | 103 |
350 | 190 | 505 | 460 | 16-22 | 16-26 | 264 | 358 | 120 |
400 | 216 | 565 | 515 | 16-26 | 16-30 | 298 | 400 | 217 |
450 | 222 | 615 | 565 | 16-26 | - | 327 | 420 | 242 |
500 | 229 | 671 | 620 | 20-26 | - | 352 | 480 | 279 |
600 | 267 | 780 | 725 | 20-30 | - | 446 | 560 | 396 |
700 | 292 | 895 | 840 | 24-30 | - | 486 | 610 | 596 |
