一、产品概述
我厂生产的透风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭天真,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,走漏率小。蝶板与阀体间的膨胀间隙大,能有用防止因热涨冷缩造成的卡死征象。本阀可配备多种驱动装配,如手动装配、蜗轮传动装配、气动装配、电动装配。透风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。
二、重要参数
公称压力(MPa) | 0.05MPa | 介质温度 | -30℃~-350℃ |
强度试验 | 0.1MPa | 适用介质 | 冷热风、烟气 |
介质流速 | 25m/s | 走漏率 | 3% |
三、重要零件材料
零件名称 | 阀体 | 阀板 | 阀轴 |
材料 | 碳钢 | 碳钢 | 碳钢、不锈钢 |

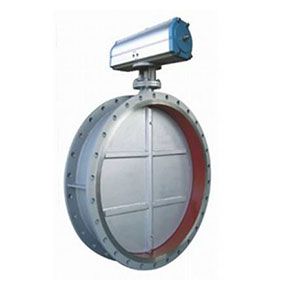

四、TD641W气动透风蝶阀重要形状连接尺寸 单位:mm
DN | D | D1 | L | L1 | L2 | n-Фd | b |
300 | 405 | 370 | 120 | 716 | 220 | 8-12 | 10 |
350 | 455 | 420 | 140 | 786 | 240 | 8-14 | 10 |
400 | 505 | 470 | 140 | 924 | 270 | 12-18 | 10 |
450 | 570 | 530 | 160 | 999 | 295 | 12-18 | 10 |
500 | 620 | 580 | 160 | 1079 | 325 | 12-18 | 10 |
600 | 720 | 680 | 180 | 1140 | 380 | 16-18 | 12 |
700 | 820 | 780 | 180 | 1240 | 430 | 16-18 | 12 |
800 | 920 | 880 | 200 | 1350 | 490 | 16-18 | 12 |
900 | 1040 | 990 | 200 | 1450 | 540 | 16-18 | 14 |
1000 | 1140 | 1090 | 220 | 1550 | 590 | 20-18 | 14 |
1100 | 1240 | 1190 | 220 | 1800 | 640 | 20-18 | 14 |
1200 | 1340 | 1290 | 240 | 1900 | 690 | 20-18 | 14 |
1300 | 1440 | 1390 | 240 | 2020 | 760 | 20-18 | 16 |
1400 | 1540 | 1490 | 260 | 2120 | 810 | 24-18 | 16 |
1500 | 1640 | 1590 | 260 | 2220 | 860 | 24-18 | 16 |
1600 | 1740 | 1690 | 280 | 2390 | 980 | 24-18 | 16 |
1700 | 1840 | 1790 | 280 | 2590 | 1030 | 28-22 | 16 |
1800 | 1940 | 1890 | 300 | 2709 | 1096 | 28-22 | 16 |
1900 | 2040 | 1990 | 300 | 2826 | 1146 | 32-22 | 16 |
2000 | 2150 | 2090 | 320 | 2926 | 1196 | 32-26 | 16 |
2200 | 2360 | 2300 | 340 | 3126 | 1296 | 36-26 | 16 |
2400 | 2560 | 2500 | 360 | 3326 | 1396 | 36-26 | 18 |
2600 | 2760 | 2700 | 380 | 3526 | 1496 | 40-26 | 18 |
2800 | 2960 | 2900 | 400 | 3726 | 1596 | 40-26 | 18 |
3000 | 3190 | 3110 | 400 | 4098 | 1698 | 44-30 | 18 |
3200 | 3390 | 3310 | 440 | 4338 | 1798 | 44-30 | 20 |
3400 | 3590 | 3510 | 440 | 4578 | 1898 | 48-30 | 20 |
3600 | 3790 | 3710 | 480 | 4780 | 1998 | 48-30 | 20 |
3800 | 4000 | 3910 | 480 | 5000 | 2098 | 52-30 | 22 |
4000 | 4210 | 4120 | 520 | 5200 | 2210 | 52-30 | 22 |
