一、产品概述
透风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭天真，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，走漏率小。蝶板与阀体间的膨胀间隙大，能有用防止因热涨冷缩造成的卡死征象。本阀可配备多种驱动装配，如手动装配、蜗轮传动装配、气动装配、电动装配。透风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。
二、重要参数
| 公称压力（MPa) | 0.05MPa | 介质温度 | -30℃～-350℃ |
| 强度试验 | 0.1MPa | 适用介质 | 冷热风、烟气 |
| 介质流速 | 25m/s | 走漏率 | 3% |
三、重要零件材料
| 零件名称 | 阀体 | 阀板 | 阀轴 |
| 材料 | 碳钢 | 碳钢 | 碳钢、不锈钢 |

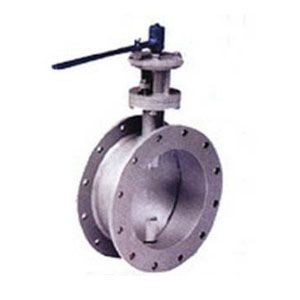

四、TD41W手柄操作透风蝶阀重要形状连接尺寸 单位：mm
| DN | D | D1 | L | L1 | n-Фd | b | H1 |
| 150 | 240 | 210 | 100 | 377 | 8-12 | 8 | 250 |
| 200 | 290 | 260 | 100 | 426 | 8-12 | 8 | 250 |
| 250 | 345 | 310 | 120 | 485 | 8-12 | 10 | 350 |
| 300 | 405 | 370 | 120 | 539 | 8-14 | 10 | 350 |
| 350 | 455 | 420 | 140 | 539 | 12-18 | 10 | 350 |
| 400 | 505 | 470 | 140 | 652 | 12-18 | 10 | 450 |
| 450 | 570 | 530 | 160 | 781 | 16-18 | 10 | 450 |
| 500 | 620 | 580 | 160 | 835 | 16-18 | 10 | 450 |
| 600 | 720 | 680 | 180 | 946 | 16-18 | 12 | 550 |
| 700 | 820 | 780 | 180 | 1044 | 16-18 | 12 | 550 |
| 800 | 920 | 880 | 200 | 1159 | 16-18 | 12 | 550 |
