进口气动对夹式软密封蝶阀

作者:valves 发布时间:2021-01-14 00:00:00点击:

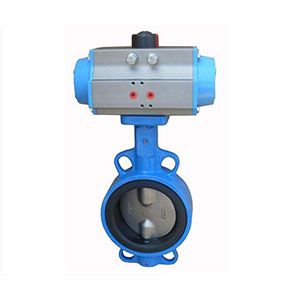

进口气动对夹式软密封蝶阀
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口气动对夹式软密封蝶阀制造商,,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口气动对夹式软密封蝶阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

一、产品概述

  软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等体系供排水中,作为调节和截止使用。

二、特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、团体烤漆、能有用地防止锈蚀且只要替换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作天真,省力,方便。

三、重要技术参数


公称通经DN(mm)50~200050~1600
公称药理PN(MPa)0.61.01.6
密封试验(MPa)0.661.11.76
强度试验(MPa)0.91.52.4
适用温度丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质水、空气、自然气、油品及弱腐蚀性流体
走漏率吻合GB/T13927-92标准
驱动体例蜗轮传动、电动、气动、液动

四、重要零部件材料

零件名称材料
阀体WCB、QT450-10、HT200、HT250
蝶板WCB、QT450-10、HT200、HT250
阀轴2Cr13
密封圈丁腈耐油橡胶
填料柔性石墨

五、实行标准

制造标准GB/T 122387-89
法兰标准GB9113-2000、GB17241.6-1998
结构长度标准GB12221-89
检验标准GB/T 13927-92

六、WBPX(D672X)-6/10/16气动对夹式软密封蝶阀重要形状连接尺寸  单位:mm

DNLHH1ABФD
0.6MPa1.0MPa1.6MPa
504377625180200889999
654685625180200108118118
804695645180200124132132
10052105675180200144156156
12556129715180200174184184
15056132800270280199211211
20060165850270280254266266
25068197925270280309319319
300782341035380420363370370
350782831070380420413429429
4001023251190450470463480480
4501143691250480490518530548
5001274041290480490568582609
6001544701455480490667682720
7001655031585640660772794794
8001905711700640660878901901
900203621186575086097810011001
10002167022015850900107811121112
12002548182250850900129513281328

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
