进口气动对夹式硬密封蝶阀

作者:valves 发布时间:2021-01-14 00:00:00点击:

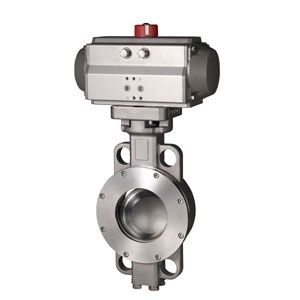

进口气动对夹式硬密封蝶阀
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口气动对夹式硬密封蝶阀制造商,,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口气动对夹式硬密封蝶阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

产品型号:D673H

产品概述:


我厂引进能够国外先辈技术的基础上,采用细密的J形弹性密封圈和三偏心多条理金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有优秀的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品吻合国家GB/T13927-92阀门压力试验标准。

产品特点:


1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重好处,无论在低温文高温的情况下,均具有精良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限定,也不受空间位置的影响,可在任何方向安装。

6、驱动装配可以多工位(旋转90°或180°)安装,便于用户使用。

重要技术参数


公称通经DN(mm)50~2000
公称药理PN(MPa)0.61.01.62.5
密封试验(MPa)0.661.11.762.75
强度试验(MPa)0.91.52.43.75
适用温度碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质水、空气、自然气、油品及弱腐蚀性流体
走漏率吻合GB/T13927-92标准
驱动体例蜗轮传动、电动、气动、液动

重要零部件材料

零件名称材料
阀体WCB、合金钢、不锈钢、QT450-10
蝶板WCB、合金钢、不锈钢、QT450-10
阀轴2Cr13不锈钢、合金钢
密封圈不锈钢圈
填料柔性石墨

采用标准

制造标准JB/T 8527-97
法兰标准GB9113-2000
结构长度标准GB12221-89
检验标准GB/T 13927-92

D673H-10/16/气动对夹式硬密封蝶阀重要形状连接尺寸    (单位:mm)

公称通经(DN)重要尺寸法兰尺寸和螺栓规格
1.0MPa1.6MPa
LHH1D14-Ф-MD14-Ф-M
5043625112125Ф18125Ф18
6546625115145Ф18145Ф18
8049645120160Ф18160Ф18
10056675138180Ф18180Ф18
12564715164210Ф18210Ф18
15070800175240Ф23240Ф23
20071850208295M20295M20
25076925243350M20355M24
300831035283400M20410M24
350921070310460M20470M24
4001021190340515M24525M27
4501141250380565M24585M27
5001271290410620M24650M30
6001541455470725M27770M33
7001651585550840M27840M33
8001901700640950M30950M36
90020319657101050M301050M36
100021620157701160M331170M39
120025422508901380M361390M45
