进口电动硬密封蝶阀

作者:valves 发布时间:2021-01-14 00:00:00点击:

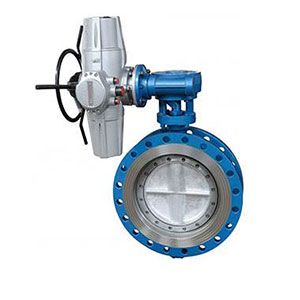

进口电动硬密封蝶阀
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口电动硬密封蝶阀制造商,,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口电动硬密封蝶阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

一、产品概述

  我厂引进能够国外先辈技术的基础上,采用细密的J形弹性密封圈和三偏心多条理金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有优秀的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品吻合国家GB/T13927-92阀门压力试验标准。

二、特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重好处,无论在低温文高温的情况下,均具有精良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限定,也不受空间位置的影响,可在任何方向安装。

6、驱动装配可以多工位(旋转90°或180°)安装,便于用户使用。

三、重要技术参数


公称通经DN(mm)50~2000
公称药理PN(MPa)0.61.01.62.5
密封试验(MPa)0.661.11.762.75
强度试验(MPa)0.91.52.43.75
适用温度碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质水、空气、自然气、油品及弱腐蚀性流体
走漏率吻合GB/T13927-92标准
驱动体例蜗轮传动、电动、气动、液动

四、重要零部件材料

零件名称材料
阀体WCB、合金钢、不锈钢、QT450-10
蝶板WCB、合金钢、不锈钢、QT450-10
阀轴2Cr13不锈钢、合金钢
密封圈不锈钢圈
填料柔性石墨

五、采用标准

制造标准JB/T 8527-97
法兰标准GB9113-2000
结构长度标准GB12221-89
检验标准GB/T 13927-92

六、D943H-10/16/25/电动硬密封蝶阀重要形状连接尺寸       (单位:mm)

公称通经(DN)重要尺寸法兰尺寸和螺栓规格
1.0MPa1.6MPa2.5MPa
LH1HDD1n-ФdDD1n-ФdDD1n-Фd
501085301121651254-181651254-181651254-18
651125301151851454-181851454-181851458-18
801145651202001604-182001608-182001608-18
1001276001382201808-182201808-182351908-22
1251406401642502108-182502108-182702208-26
1501407051752852408-222852408-223002508-26
2001527752003402958-2234029512-2236031012-26
25016594524339535012-2240535512-2642537012-30
300178107025044540012-2246041012-2648543016-30
350190114028050546016-2252047012-2655549016-33
400216121030556551516-2658052516-2662055016-36
450222133535061556520-2664058516-3067060020-36
500229141538067062020-2671565020-3073066020-36
600267160544578072520-3084077020-3384577020-39
700292184448089584024-3091084024-3696087524-42
8003182040530101595024-33102595024-39108599024-48
90033022555801115105028-331125105028-391185109028-48
100041023806501230116028-361255117028-421320121028-56
120047026407601455138032-391485139032-481530142032-56
140053028868501675159036-421685159036-481755164036-62
1600600315610301915182040-481930182040-561975186040-62
1800670342112302115202044-482130202044-562195207044-70
2000760368513502325223048-482345223048-622425230048-70

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
