进口焊接式硬密封蝶阀

作者:valves 发布时间:2021-01-14 00:00:00点击:

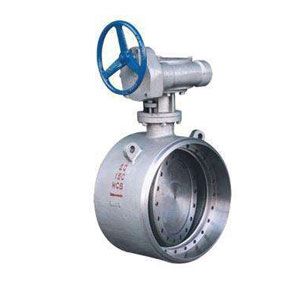

进口焊接式硬密封蝶阀
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口焊接式硬密封蝶阀制造商,,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口焊接式硬密封蝶阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

一、产品概述

阀门引进能够国外先辈技术的基础上,采用细密的J形弹性密封圈和三偏心多条理金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有优秀的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品吻合国家GB/T13927-92阀门压力试验标准。

二、特点

1、采用三偏心蝶阀堪称顶尖过程阀门,此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。

2、因为采用焊接结构,使阀门与管道平面达到永世性的零走漏。

3、此阀无法兰,对管道和保温包扎带来了很大的方便和美观。

三、重要技术参数


公称通经DN(mm)DN(100~1200)mm、in4~48
公称压力PN(MPa)强度试验(1.5×PN)密封试验(1.1×PN)
适用温度碳钢:-29℃~425℃不锈钢:-40℃~650℃
适用介质水、蒸汽、热水、油品
驱动体例蜗轮传动、电动、气动、液动
压力等级ANSI150Lb磅级/PN25
焊接标准GB12224、ANSIB16、25、DIN2559

四、重要零部件材料

零件名称材料
阀体碳钢、不锈钢、铬铝钢
蝶板碳钢、合金钢、不锈钢
阀座3不锈钢、钴基硬质合金
轴套不锈钢
阀杆不锈钢、特别材料
填料柔性石墨

五、BYD363H/663H/963H/-10/16/25/40/C、P、R对悍式硬密封蝶阀连接尺寸

公称通经重要尺寸公称通经重要尺寸
inDN(mm)LH1HinDN(mm)LH1H
410019027037018450330535820
512520029539020500350560900
615021030841624600390630980
8200230370530287004306701100
10250250450580328004708001300
12300270465630369005108501370
143502904755954010005508801480
1640031050575548120063010001690

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
