【产品用途】

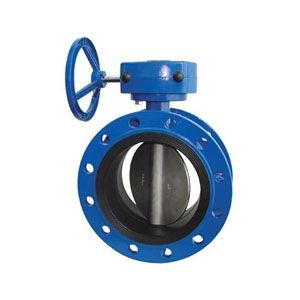

D41X、D341X、D641X、D941X型 中线法兰蝶阀公称压力≤1.6MPa的食品,医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
【产品特点】
1、 设计新鲜、合理、结构独特、重量轻、操作方便、启闭敏捷。
2、 由扭矩产生弹性密封。
3、 密封部位可调节替换,密封性能可靠等特点。
4、 驱动体例涡轮传动、电动、气动可选。
【实行标准】
设计规范: GB/T 12238
结构长度: GB/T 12221
法兰连接: GB/T 9113
试验与检验:GB/T 13927
【性能参数】
型号 | D341X-10 D341X-16 D341F-10 D341F-16 | D641X-10 D641X -16 D641F -10 D641F-16 | D941X-10 D941X-16 D941F-10 D941F-16 | |
工作压力(MPa) | 1.0~1.6 (PN10-PN16) | |||
适用温度(℃) | ≤180℃ | |||
适用介质 | 空气、水、蒸气、煤气、油品等 | |||
材料 | 阀体 | 铸铁 球铁 碳钢 不锈钢 铝合金 | ||
蝶板 | 铸铁 球铁 碳钢 不锈钢 铝合金 | |||
阀杆 | 2Cr13 F304 F316 | |||
密封面 | 橡胶 NBR EPDM PTFE | |||
填料 | 柔性石墨 PTFE |
