进口金属硬密封气动蝶阀

作者:valves 发布时间:2021-01-14 00:00:00点击:

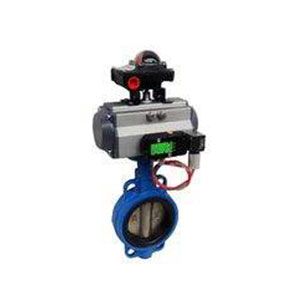

进口金属硬密封气动蝶阀
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口金属硬密封气动蝶阀制造商,,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口金属硬密封气动蝶阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

D643H型气动蝶阀,为气动控制,适用于对夹关闭或开启时间要求极严的场合,配以适当附件可以适用于要求紧接切断的场合。

D643H-(6、10)C、P、R、V气动法兰式硬密封蝶

二、气动法兰蝶阀 特点


1、气动法兰蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;

2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无走漏。

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;

5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。耐高温、耐低温、耐腐蚀性,操作天真、方便、省力、不受介质压力的高低影响,密封性能可靠。

三、气动法兰蝶阀 采用标准


设计标准:GB/T12238-1989

法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000 GB/T9115.1-2000;GB/T9115.2-2000

结构长度:GB/T12221-1989

压力试验:GB/T13927-1992;JB/T9092-1999

四、气动法兰蝶阀 实行机构


采用新型系列DA/SR型气动实行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动实行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、形状美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、实行器可选带电讯号反馈指示及各类附件以实现主动化操作。

6、IS05211标准连接为产品的安装替换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

五、气动法兰蝶阀 附件选项


根据不同控制和要求可选择下列附件:

切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件:电气定位器、气动定位器、电气转换器。

气源处理附件:空气过滤减压阀、气源处理三联件。

六、气动法兰蝶阀重要技术参数


公称通径DN(mm)50~1200
公称压力PN(MPa)0.61.01.62.54.0
试验压力强度试验0.91.52.43.756.0
密封试验0.661.11.762.754.4
气密封试验0.60.60.60.60.6
适用介质水、蒸气、油品、酸类腐蚀性等。
适用温度碳钢 :-29℃~600℃ 不锈钢-40℃~600℃

七、气动法兰蝶阀 重要零件材质

零件名称材料
阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈不锈钢、聚内脂、抗磨材料
阀杆2Cr13、1Cr13不锈钢、铬钼钢
填料柔性石墨

八、气动法兰蝶阀 三偏心特点及原理
1、偏离管道中间。
2、偏离密封面中间。
3、倾斜的锥形。当阀门开启时,蝶板与阀座在关闭时瞬间接触,行使蝶板偏心1、偏心2敏捷离开阀座,降低了密封副的磨损,磨擦力矩小,开启天真。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。
九、D643H气动弹性金属密封蝶阀 形状尺寸

Dt343H-6 10C.P.R.V系列法兰式弹性金属硬密封蝶阀
6
9
公称通径长度 标准值形状尺寸 (参考值)连接尺寸 (标准值)重量 (kg)
LHDd343HDd643HDd943HPN0.6MPaPN1.0MPa
毫米英寸H1A1B1H2A2B2H3A3B3DD1Z-dDD1Z-d
502108150112350180200625245725302502551401104-141651254-1817
6521/2112170115370180200625245725302502551601304-141851454-1820
803114180120380180200645245725652502551901504-182001608-1823
1004127190138420180200675355926002502552101704-182201808-1825
1255140200164460180200715355926402502552402008-182502108-1840
1506140210175555270280800355927053003152652258-182852408-2247
20081522302007604004258502501707753003153202808-183402958-2260
2501016525024383040042592525017094530031537533512-1839535012-2295
300121782702508954505601035450220107030031540039512-2244540012-22124
350141902902809504505601070450220114030031549044512-2250546016-22181
4001621631030511905355801190450220121030031554049516-2256551516-26260
4501822233035012555355801250650280133557571459555016-2261556520-26338
5002022935038013055355801290650280141557571464560020-2267062020-26360
6002426739044513405706601455850380160565681075570520-2678072520-30540
7002829243048015207505501585850380184465681086081024-2689584024-30580
80032318470530171075055017001250380204065681097592024-30101595024-33845
9003633051058018107505501965125038022557858631075102024-301115105028-331050
10004041055065019609007502015125038023807858631175112028-301230116028-361500
120048470630760225010009252250125038026407858631405134032-331455138032-392000
14005653071085024351000925   2886  1630156036-361675159036-423000
160064600790103027801000925   3156  1830176040-361915182040-484700
180072670870123030201100980   3421  2045197044-392115202044-486500
200080760950135032701100980   3685  2265218048-422325223048-488700

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
