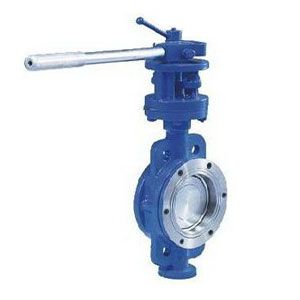

D73H手动对夹式硬密封蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
D73H手动对夹式硬密封蝶阀重要技术参数
公称通经DN(mm) | 50~150 | |||
公称药理PN(Mpa) | 0.6 | 1.0 | 1.6 | 2.5 |
密封试验(Mpa) | 0.66 | 1.1 | 1.76 | 2.75 |
强度试验(Mpa) | 0.9 | 1.5 | 2.4 | 3.75 |
适用温度 | 碳钢:-29℃~425℃ 不锈钢:-40℃~650℃ | |||
适用介质 | 水、空气、自然气、油品及弱腐蚀性流体 | |||
走漏率 | 吻合GB/T13927-92标准 | |||
驱动体例 | 蜗轮传动、电动、气动、液动 |
重要零部件材料
零件名称 | 材料 |
阀体 | WCB、合金钢、不锈钢、QT450-10 |
蝶板 | WCB、合金钢、不锈钢、QT450-10 |
阀轴 | 2Cr13不锈钢、合金钢 |
密封圈 | 不锈钢圈 |
填料 | 柔性石墨 |
采用标准
制造标准 | JB/T 8527-97 |
法兰标准 | GB9113-2000 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |
D73H-10/16/25/手动对夹式硬密封蝶阀重要形状连接尺寸 (单位 :mm)
公称通经(DN) | 重要尺寸 | 法兰尺寸和螺栓规格 | |||||||||||
1.0MPa | 1.6MPa | 2.5MPa | |||||||||||
L | L2 | H | H1 | D1 | Z-D | A | D1 | Z-D | A | D1 | Z-D | A | |
50 | 43 | 265 | 350 | 112 | 125 | 4-18 | 90℃ | 125 | 4-18 | 90℃ | 125 | 4-18 | 90℃ |
65 | 46 | 265 | 370 | 115 | 145 | 4-18 | 90℃ | 145 | 4-18 | 90℃ | 145 | 4-18 | 90℃ |
80 | 49 | 320 | 380 | 120 | 160 | 8-18 | 45℃ | 160 | 8-18 | 45℃ | 160 | 8-18 | 45℃ |
100 | 56 | 320 | 420 | 138 | 180 | 8-18 | 45℃ | 180 | 8-18 | 45℃ | 190 | 8-22 | 45℃ |
125 | 64 | 340 | 460 | 164 | 210 | 8-18 | 45℃ | 210 | 8-18 | 45℃ | 220 | 8-26 | 45℃ |
150 | 70 | 390 | 555 | 175 | 240 | 8-22 | 45℃ | 240 | 8-22 | 45℃ | 250 | 8-26 | 45℃ |
