进口对夹软密封蝶阀

作者:valves 发布时间:2021-01-14 00:00:00点击:

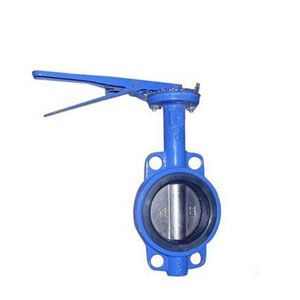

进口对夹软密封蝶阀
格林巴赫托普,巴赫BACH进口泵阀品牌。
格林巴赫托普,专注于进口对夹软密封蝶阀制造商,,主要产品:水泵,阀门,水处理设备等系列产品的制造、销售、售后服务,进口对夹软密封蝶阀产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

产品详情

对夹软密封蝶阀D71X产品特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、团体烤漆、能有用地防止锈蚀且只要替换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作天真,省力,方便。

重要参数


公称通经DN(mm)50~200050~1600
公称药理PN(MPa)0.61.01.6
密封试验(MPa)0.661.11.76
强度试验(MPa)0.91.52.4
适用温度丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质水、空气、自然气、油品及弱腐蚀性流体
走漏率吻合GB/T13927-92标准
驱动体例蜗轮传动、电动、气动、液动

重要零部件材料

零件名称材料
阀体WCB、QT4500、HT200、HT250
蝶板WCB、QT4500、HT200、HT250
阀轴2Cr13
密封圈丁腈耐油橡胶
填料柔性石墨

实行标准

制造标准GB/T 122387-89
法兰标准GB9113-2000、GB17241.6998
结构长度标准GB12221-89
检验标准GB/T 13927-92

D71X-6/10/16对夹式软密封蝶阀重要形状连接尺寸 单位:mm

DNLHHOAB0.6MPa1.0MPa1.6MPa
DOn-dDOn-dDOn-d
504363235270110110441254812548
654670250270110130441454814548
804683275270110150481608816088
10052105316270110170481808818088
12556115340310110200882108821088
15056137376310110225882408-222408-22
20060164430353150280882958-222958-22
2506820649935315033512835012-2235512-26
3007823057038015039512-2240012-2241012-26

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
技术QQ;2412941573
销售电话 :13917052988 (微信同号)。
