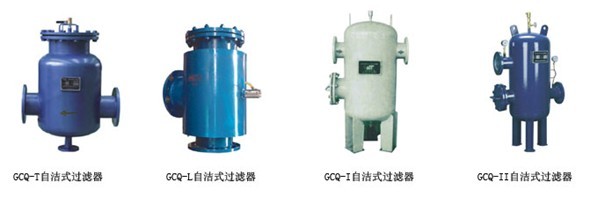

〖GCQ-L自洁式过滤器〗
【GCQ自洁式过滤器-产品说明】
自洁式过滤器适用于造纸、钢铁、化工、发电和环保等需连续用水的场合,用于滤除水体中的固态颗粒和杂质,确保其后续或终端设备能顺利运行,是一种先进、高效且易操作的全自动过滤装置。
【GCQ自洁式过滤器-工作原理】
GCQ-L自洁式水过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔,上腔内配有多个过滤芯,这样充分利用了过滤空间,显著缩小了过滤器的体积,下腔内安装有反冲洗吸盘。工作时,浊液经入口进入过滤器下腔,又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留,净液穿过缝隙到达上腔,最后从出口送出。
GCQ-L自洁式水过滤器滤芯采用高强度的Johnson楔形滤网,通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值,一般设定值为0.04MPa,或定时器达到预置时间时,电动控制箱发出信号,驱动反冲洗机构。
当反冲洗吸盘口与滤芯进口正对时,排污阀打开,此时系统泄压排水,吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区,迫使部分净水从滤芯外侧流入滤芯内侧,吸附在滤芯内壁上的杂质微粒随水流进吸盘内并从排污阀排出。特殊设计的Johnson网使得滤芯内部产生喷射效果,任何杂质都将被从光滑的内壁上冲走。
当过滤器进出口压差恢复正常或定时器设定时间结束,电机停止运转,电动排污阀关闭。整个过程中,物料不断流,反洗耗水量少,实现了连续化,自动化生产。
【GCQ自洁式过滤器-主要性能参数】
公称直径:DN50~DN800mm
设计压力:1.0MPa(另外有1.6MPa和2.5MPa可供选用)
过滤精度:(1)冲孔板结构:≥1000μm(2)复合编织网结构:≥25 μm(3)Johnson楔形网:≥100μm
差压设定值调节范围:0.02~0.16MPa
切换差调节范围:0.035~0.15MPa
反冲洗时间设定范围:1~24h
压力损失:0.02~0.1MPa
工作方式:手动、自动
电机参数:380V 50HZ
电机功率:0.15~2.2KW
【GCQ自洁式过滤器-主要外形尺寸】
公称通径DN |
参考流量(m3/h) |
尺寸(mm) | |||
A |
D |
B |
H | ||
50 |
5-7 |
340 |
159 |
150 |
25 |
65 |
8-11 |
390 |
159 |
160 |
25 |
80 |
15-20 |
440 |
219 |
200 |
25 |
100 |
25-35 |
490 |
273 |
230 |
25 |
125 |
45-60 |
560 |
325 |
260 |
40 |
150 |
60-85 |
640 |
377 |
290 |
40 |
200 |
90-130 |
730 |
426 |
320 |
40 |
250 |
150-250 |
820 |
470 |
350 |
50 |
300 |
250-400 |
930 |
500 |
380 |
50 |
350 |
450-650 |
1060 |
600 |
440 |
50 |
400 |
650-900 |
1200 |
700 |
500 |
65 |
450 |
900-1100 |
1310 |
800 |
560 |
65 |
500 |
1150-1500 |
1420 |
900 |
620 |
65 |
550 |
1300-1700 |
1510 |
1000 |
610 |
80 |
600 |
1600-2000 |
1570 |
1000 |
640 |
80 |
650 |
2900-2300 |
1660 |
1100 |
700 |
80 |
700 |
2200-2700 |
1710 |
1100 |
700 |
80 |
