进口气动软密封中线蝶阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口气动软密封中线蝶阀生产供应,主要进口气动软密封中线蝶阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口气动软密封中线蝶阀描述--
ALSO气动软密封中线蝶阀由活塞式气动执行器和中线蝶阀组成,输入0.4~0.7MPa气源即可控制启闭,气动执行器的执行速度快,并可远程控制
进口气动软密封中线蝶阀结构特点--
中线蝶阀的密封材料分别为橡胶和氟塑料, 弹性阀座配高精度蝶板确保零泄漏, 阀杆底、中、上部配有衬套,用于支撑和旋转滑动,保持最小磨擦力,体积小,启闭迅速

进口气动软密封中线蝶阀设计标准--

设计标准 GB/T12238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000;JB/T9092-1

1.设计新颖、合理、结构独特,重量轻,启闭迅速。
2.操力矩小,操作方便,省力灵巧。
3.可以任何位置安装,维修方便。
4.密封件可以更换,密封性能可靠达到双向密封零泄漏。
5.密封材料耐老化、耐腐蚀,使用寿命长等特点。

进口气动软密封中线蝶阀性能规范--

公称通径 DN(mm) 50~1000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 气动传动

进口气动软密封中线蝶阀零件材料--

零件名称 主要材料
阀体 球墨铸钢、铸钢、不锈钢
蝶板 球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

进口气动软密封中线蝶阀密封材料和适用温度--

材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙
英语简称 CR NBR EPDM PTFE SI VITON NR PA
型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
适用工作温度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

进口气动软密封中线蝶阀气缸形式及附件性能--
作用方式:双作用式和单作用式
控作方式:开关型或调节型
气动执行器有双作用式和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;
大口径阀门采用拔叉式结构传动,结构合理,输出扭矩大,有双作用式和单作用(弹簧复位)
1.回讯器:亦称限位开关,反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;
2.电磁阀:双作用选二位五通、单作用选二位三通(普通型或防爆型)
3.气源处理三联件:过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型)
4.电-气定位器:输入4~20mA信号,实现阀门调节功能;
5.手轮机构:在气源故障或停电情况下,转动手轮机构,可实现手动开、关阀

执行器型号 AT、AR、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

进口气动软密封中线蝶阀技术参数--

公称通径DN(mm) DN50~1000mm
公称压力(MPa) PN1.0、1.6、2.5MPa
阀体形式 直通铸造阀体
连接形式 法兰式、对夹式
阀芯形式 蝶板式
密封填料 柔性石墨、聚四氟乙烯
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
控制方式 开关型(开关两位控制)、调节型(4~20mA控制)

进口气动软密封中线蝶阀典型应用--
造纸工业
工业非腐蚀性流体
石油,化工排污
制药厂设备
电力,电站设备
船用设备
给排水,环保
废气净化装置
燃气,液化气管道
机械设备
冶金矿产
城建,市政

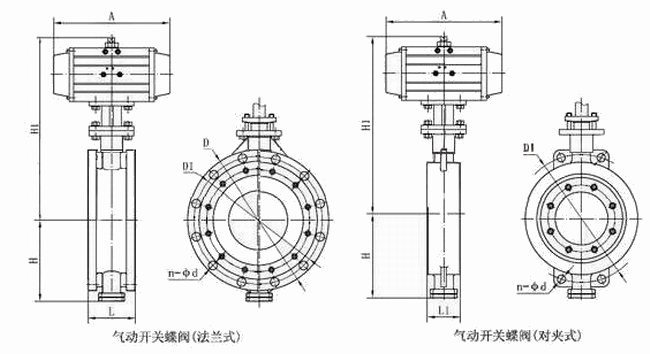

进口气动软密封中线蝶阀外形尺寸--

公称通径 结构长度 外形尺寸(参考值) 连接尺寸(标准值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L L1 H H1 A D D1 n-d D D1 n-d D D1 n-d
50 2 108 43 63 315 180 140 110 4-14 165 125 4-18 165 125 4-18
65 21/2 112 46 70 330 180 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 46 83 390 245 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 52 105 431 240 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 56 115 455 240 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 56 137 626 350 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 60 164 720 350 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 68 206 800 550 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 78 230 860 600 440 395 12-22 445 400 12-22 460 410 12-26
350 14 190 78 248 883 600 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 102 289 972 600 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 114 320 1043 750 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 127 343 1098 750 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 154 413 1236 750 755 705 20-26 780 725 20-30 840 770 20-36
700 28 430 165 478 1431 750 860 810 24-26 895 840 24-30 910 840 24-36
800 32 470 190 525 1488 750 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 510 203 620 1615 1250 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 550 216 725 1765 1500 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42


进口气动软密封中线蝶阀产品选型
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:器式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!




声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
技术QQ;2412941573
销售电话 :13917052988 (微信同号)。
