进口气动衬氟蝶阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口气动衬氟蝶阀生产供应,主要进口气动衬氟蝶阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口气动衬氟蝶阀描述--
ALSO气动衬氟蝶阀由活塞式气动执行器和对夹式衬氟蝶阀组成,输入0.4~0.7MPa气源即可控制启闭,气动执行器的执行速度快,并可远程控制
进口气动衬氟蝶阀结构--
衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,密封严密,可作快速切断或调节流量之用。阀体采用分体式,阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制;保证阀轴不与腔内流体介质接触。衬四氟蝶阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里蝶阀,具有耐腐蚀、无泄漏、寿命长等优点。衬四氟气动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
1.小型轻便,容易拆装及维修,并可在任意位置安装。
2.结构简单、紧凑,90°回转开启迅速。
3.密封面是经过抛光处理的半球面,可减小操作力矩。
4.流量特性趋於直线,调节性能好。
5.密封材料耐老化、耐腐蚀、可适用多种介质。
6.中线结构,全衬设计,与介质接触面完全采用PTFE衬层隔离,防止金属片被腐蚀;
7.通过调节上,下阀体的连接螺栓,可以使该组合式弹性阀座在阀体内做径向括伸及定位,因而在各种工作条件下均可进行调整以保持最佳密封位置

进口气动衬氟蝶阀性能规范--

公称通径 DN(mm) 50~600
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 各类强腐蚀性介质

进口气动衬氟蝶阀零件材料--

零件名称 材料
阀体 球墨铸钢、铸钢、不锈钢
蝶板 (灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+F46
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨

进口气动衬氟蝶阀气缸形式及附件功能--
作用方式:双作用式和单作用式
控作方式:开关型或调节型
齿轮式双活塞,输出力矩大,体积小。
气缸选用铝金材料,重量轻、外形美观。
可在顶部、底部安装手动操作机构。
齿条式连接可调节开启角度、额定流量。
执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
IS05211标准连接为产品的安装更换提供了方便。
两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
气动执行器有双作用式和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;
大口径阀门采用拔叉式结构传动,结构合理,输出扭矩大,有双作用式和单作用(弹簧复位)

执行器型号 AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构、双作用执行机构
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

1.回讯器:亦称限位开关,反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;
2.电磁阀:双作用选二位五通、单作用选二位三通(普通型或防爆型)
3.气源处理三联件:过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型)
4.电-气定位器:输入4~20mA信号,实现阀门调节功能;
5.手轮机构:在气源故障或停电情况下,转动手轮机构,可实现手动开、关阀
进口气动衬氟蝶阀技术参数--

称通经DN(mm) 50~600
公称压力PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 -20℃~150℃
适用介质 水、气、油品及腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 气动
配置执行机构 AT、AW系列单双作用气动执行器
控制方式 开关两位控制、4~20mA模拟量信号控

进口气动衬氟蝶阀典型应用--
衬氟蝶阀可承受除熔碱金属和元素氟以外的任何腐蚀性介质, 是化工、石油、医药、食品、钢铁、冶炼、制药、家化、环保等行业的流体自动控制或调节控制,与自动化气动仪表配套使用

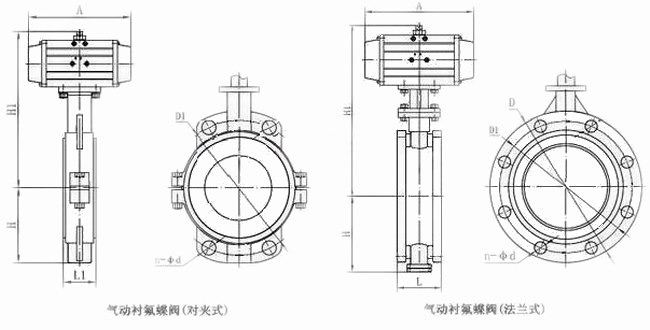

进口气动衬氟蝶阀外形尺寸--

公称通经(DN) 主要尺寸 法兰尺寸
L L1 H H1 A 1.0MPa 1.6MPa
D D1 n-Фd D D1 n-Фd
50 108 43 63 315 180 165 125 4-18 165 125 4-18
65 112 46 70 330 180 185 145 4-18 185 145 4-18
80 114 46 83 390 245 200 160 4-18 200 160 8-18
100 127 52 105 431 240 220 180 8-18 220 180 8-18
125 140 56 115 455 240 250 210 8-18 250 210 8-18
150 140 56 137 626 350 285 240 8-22 285 240 8-22
200 152 60 164 720 350 340 295 8-22 340 295 12-22
250 165 68 206 800 550 395 350 12-22 405 355 12-26
300 178 78 230 860 600 445 400 12-22 460 410 12-26
350 190 78 248 883 600 505 460 16-22 520 470 12-26
400 216 102 289 972 600 565 515 16-26 580 525 16-26
450 222 114 320 1043 750 615 565 20-26 640 585 16-30
500 229 127 342 1098 750 670 620 20-26 715 650 20-30
600 267 154 413 1236 750 780 725 20-30 840 770 20-33

进口气动衬氟蝶阀产品选型
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!




声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
