进口气动截止阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口气动截止阀生产供应,主要进口气动截止阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口气动截止阀描述--
ALSO气动截止阀采用顶导向结构,配用多弹簧执行机构,开启轻松灵活,当执行器给压时,阀瓣开启。当执行器卸压时阀门自动关闭,本阀采用止回阀原理,只能单向截断。本产品广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业的生产过程自动控制系统中。

进口气动截止阀特点--
1.气动截止阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。
2.阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
3.阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。
4.平衡型阀内件,提高了切断阀的许用压差。
5.泄漏量等级为IV级或VI级,流量特性为快开

进口气动截止阀技术参数--

公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760
额定行程mm 8 12 20 25 40 60
薄膜有效面积cm2 100 200 400 600 1000
允许泄
露量
硬密封 一般:10-4 × 阀额定容量;严密型:单座: 1.2X10-7
软密封 VI 级
允许压
差MPa
正作用 5.09 2.91 1.85 2.18 1.33 1.52 0.99 0.62 0.60 0.69 0.39
反作用 6.4 3.88 2.47 2.91 1.77 2.03 1.32 0.83 0.80 0.92 0.52
信号压力KPa 0 或 250
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀芯形式 单座锥式阀芯
流量特性 快开特性

进口气动截止阀零件材料--

1 阀体 WCB 304 316 316L
2 垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
3 阀座 304 304 316 316L
4 阀芯 304 304 316 316L
5 中垫 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
6 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
7 填料压盖 304 304 316 316L
8 阀盖支架 WCB 304 316 316L
9 阀杆 304 304 316 316L
10 指示盘 铝片
11 标尺 铝片
12 执行器 缸体:碳钢、膜片:丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

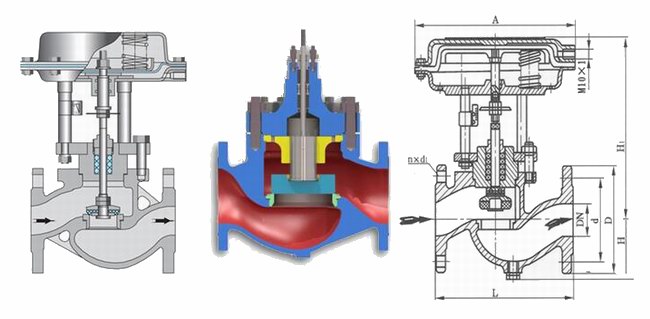

进口气动截止阀外形尺寸--

公称通经 20 25 32 40 50 65 80 100 125 150 200
A 196 232 308 394 498
L PN16 150 160 180 200 230 290 310 350 400 480 600
H1 340 345 370 380 390 475 490 500 765 825 927
H 53 58 70 75 83 93 100 110 125 143 170
重量(kg) 标准型 10 12 15 18 23 35 45 60 75 90 120

进口气动截止阀产品选型
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!










声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
