进口气动金属硬密封蝶阀

进口气动金属硬密封蝶阀描述--
ALSO气动金属硬密封蝶阀由活塞式气动执行器和三偏心硬密封蝶阀组成,输入0.4~0.7MPa气源即可控制启闭,气动执行器的执行速度快,并可远程控制

进口气动金属硬密封蝶阀技术参数--

公称通径DN(mm)	50～800
公称压力	PN0.6、1.0、1.6、2.5、4.0MPa
连接形式	对夹式、法兰式、对焊式
阀板形式	三偏心板式
流量特性	近似快开型
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4，软密封：零泄漏
基本误差	带定位器：小于全行程的±2%%
回差	带定位器：小于全行程的±2%
配置执行机构	AT、AR、AW系列单双作用气动执行器
控制方式	开关型(开关两位控制)、调节型(4～20mA控制)

蝶阀结构性能--
三重偏心蝶阀具有双向无气泡紧密关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触，因此不会产生摩擦或磨损，并且产生一种扭矩使得弹性密封具有足够的“焊接”性能.确保密封接触的均匀一致性。
1.偏心一，阀轴位于阀座轴后面，使得密封能够完全紧密环绕接触整个阀座。
2.偏心二，阀轴中心线偏离管道和阀门中心线，这就免受阀门开启和关闭的干扰。
3.偏心三，阀座推体轴偏离阀轴中心线，这样可以在关闭和开启过程中消除摩擦作用，并且实现环绕整个阀座的均匀一致的压缩密封效果。
进口气动金属硬密封蝶阀特点--
1.阀杆防吹出环:防止阀杆在意外情况下被吹出
2.可更换的阀板密封环降低现场维护成本
3.不受介质压力左右的独立密封
4.由于独特的结构，蝶板与阀座靠机械力进行密封，而不依附于介质压力。因此无论压力大小，它均可达到双向密封。阀座密封圈浮动，即使在温度反复变化的情况下仍可保持可靠的密封。而且阀体收缩也不会影响密封圈造成夹持的现象。
5.使用浮动式阀座密封圈，该密封圈可在较深的阀体槽内作径向扩伸或定位，因而在各种工作条件下均可进行自调整已保持最佳密封位置。
6.当蝶板与圆形阀座密封圈接触时，将密封圈向外挤压造成其短轴处与密封圈接触。当阀门打开时，接触立即解除，密封圈恢复原来形状，这样就防止了磨损，阀门可经受长时间的运行。
7.动负载填料压盖:标准低排放阀杆密封，泄漏率为百万分0-20PPM动负载具有可预测及不变的填料压缩力，可待续使用5000个开关循环操作，而不需要调整或重新调料。
8.全金属密封系统:合金钢HRC30-45度、司太立合金H RC40-60度、碳化钨HRC70度以上

进口气动金属硬密封蝶阀设计标准--

设计标准	GB/T12238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999

进口气动金属硬密封蝶阀性能规范--

公称通径DN(mm)		DN50～800
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

进口气动金属硬密封蝶阀零件材料--

零件名称	材料名称
阀体	铸钢、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈	PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	聚四氟乙烯、柔性石墨

进口气动金属硬密封蝶阀气缸形式及附件功能--
作用方式:双作用式和单作用式
控作方式:开关型或调节型
齿轮式双活塞，输出力矩大，体积小。
气缸选用铝金材料，重量轻、外形美观。
可在顶部、底部安装手动操作机构。
齿条式连接可调节开启角度、额定流量。
执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
IS05211标准连接为产品的安装更换提供了方便。
两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
气动执行器有双作用式和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；
大口径阀门采用拔叉式结构传动，结构合理，输出扭矩大，有双作用式和单作用（弹簧复位）
1.回讯器：亦称限位开关，反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;
2.电磁阀：双作用选二位五通、单作用选二位三通(普通型或防爆型)
3.气源处理三联件：过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型)
4.电-气定位器：输入4～20mA信号,实现阀门调节功能;
5.手轮机构：在气源故障或停电情况下，转动手轮机构，可实现手动开、关阀

执行器型号	AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

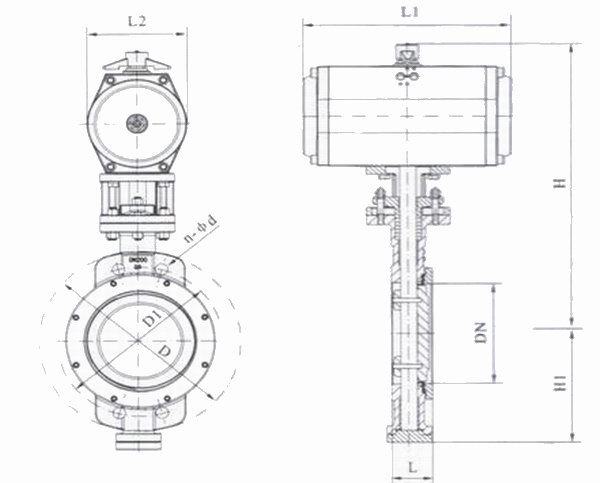

进口气动金属硬密封蝶阀外形尺寸--

公称通径	外型尺寸					连接尺寸		执行器型号
	L	L1	L2	~H	H1	D	n-Ød
50	43	159/211	83/95	277/205	65	125	4-18	AT63D/AT75S
65	46	211/248	95/107	287/315	75	145	4-18	AT75D/AT88S
80	46	248/269	107/123	365/375	85	160	8-18	AT88D/AT100S
100	52	269/315	123/141	420/436	130	180	8-18	AT100D/AT115S
125	56	315/345	141/152	436/462	175	210	8-18	AT115D/AT125S
150	56	345/409	152/172	466/543	190	240	8-22	AT125D/AT145S
200	60	409/438	172/187	593/665	215	295	12-22	AT145D/AT160S
250	68	438/559	187/215	682/752	265	355	12-26	AT160D/AT190S
300	78	550/600	215/240	725/775	305	410	12-26	AT190D/AT210S
350	78	600/633	240/262	832/880	340	470	16-26	AT210D/AT240S
400	102	633/730	262/330	862/968	360	525	16-30	AT240D/AT270S
450	114	633	262	948/1005	400	585	20-30	AT240D/AW25S
500	127	730	300	1058/1060	430	650	20-33	AT270D/AW25S
600	154&pan>	440/480	1108/1195	190	770	20-36	AW25/AW28S
700	165	1430/2700	480/560	1170/1255	555	840	24-36	AW28/AW35S
AW28/AW35S
800	190	1430/2700	480/560	1325/1365	620	950	24-39	AW28/AW35S

进口气动金属硬密封蝶阀产品选型--
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
