进口电动衬氟蝶阀

进口电动衬氟蝶阀描述--
ALSO电动衬氟蝶阀由回转型角行程电动执行器和衬氟蝶阀配套,输入控制信号(4-20mA, 0-10mA或1-5VDC)及单相电源即可控制运转

进口电动衬氟蝶阀性能规范--

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	低压气密试验	0.5～0.7
适用介质	淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类

进口电动衬氟蝶阀技术参数--

公称通径DN(mm)	50～800
公称压力	PN1.0、1.6MPa
法兰标准	JB/T79、GB/T9113、HG20594-97
连接形式	法兰式、对夹式
阀板形式	垂直板式
流量特性	近似快开型
动作范围	0～90°
泄露量	零泄漏
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
可调范围	50:1
配置执行机构	配角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

蝶阀应用及结构特点--
1.中线结构，全衬设计,可承受除熔碱金属和元素氟以外的任何腐蚀性介质, 是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品，并可取代闸阀、截止阀和其它类型的切断、调节阀门。
2.全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里蝶阀，具有耐腐蚀、无泄漏、寿命长等优点。衬四氟电动蝶阀适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

进口电动衬氟蝶阀零件材料--

零件名称	材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	PTFE、柔性石墨

进口电动衬氟蝶阀电装性能--
1.防护等级为IP67，NEMA4和6，并有IP68型供选择。
2.全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置热保护开关。
3.手动结构不通电时使用，扳动手柄可进行手动操作。不用手动时，将板手置于板手夹内.方便。
4.指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。
5.干操器用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结。
6.密封一密封性好，标准产品防护等级是1P67，并可选IP68防护等级。
7.机械、电子双重限位。
8.精密的蜗轮蜗杆机构可高效传输大扭距，效率高，噪音低，有自锁功能，防止反转。
9.防脱螺栓一拆除外壳时，螺栓附在壳体上，不会脱落。
10.安装尺寸符合IS0标准，可以垂直安装，也可以水平安装。
11.控制线路符合单相或三相电源标准，线路布置紧凑合理。

执行器类别	JOX系列执行器参数	3610R系列执行器参数	JHQ系列执行器参数
电源电压	标准：220V AC单相  可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂

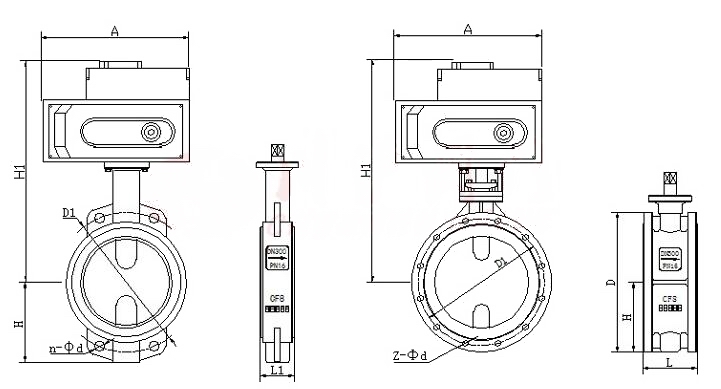

进口电动衬氟蝶阀外形尺寸--

公称通经(DN)	主要尺寸				法兰尺寸
	L	L1	H	H1	1.0MPa			1.6MPa
					D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	530	165	125	4-18	165	125	4-18
65	112	46	70	530	185	145	4-18	185	145	4-18
80	114	46	83	565	200	160	4-18	200	160	8-18
100	127	52	105	600	220	180	8-18	220	180	8-18
125	140	56	115	640	250	210	8-18	250	210	8-18
150	140	56	137	705	285	240	8-22	285	240	8-22
200	152	60	164	775	340	295	8-22	340	295	12-22
250	165	68	206	945	395	350	12-22	405	355	12-26
300	178	78	230	1070	445	400	12-22	460	410	12-26
350	190	78	248	1140	505	460	16-22	520	470	12-26
400	216	102	289	1210	565	515	16-26	580	525	16-26
450	222	114	320	1335	615	565	20-26	640	585	16-30
500	229	127	342	1415	670	620	20-26	715	650	20-30
600	267	154	413	1605	780	725	20-30	840	770	20-33
700	430	165	478	1844	895	840	24-30	910	840	24-36
800	470	190	525	2040	1015	950	24-33	1025	950	24-39
