进口气动三片式法兰球阀描述--
ALSO气动三片式法兰球阀由活塞式气动执行器和三片式法兰球阀组成,输入0.4~0.7MPa气源即可控制启闭,气动执行器的执行速度快,并可远程控制
进口气动三片式法兰球阀产品特征--
公称压力:1.6-2.5MPa
适用温度范围:-20~150℃
适用介质:水、油、气及某些腐蚀性流体(W.O.G)
气缸形式--
作用方式:双作用式和单作用式
控作方式:开关型或调节型
气动执行器--
气动执行器有双作用式和单作用式(弹簧复位),采用齿轮齿条式结构传动,性能更安全可靠;大口径阀门采用拔叉式结构传动,结构合理,输出扭矩大,有双作用式和单作用(弹簧复位);

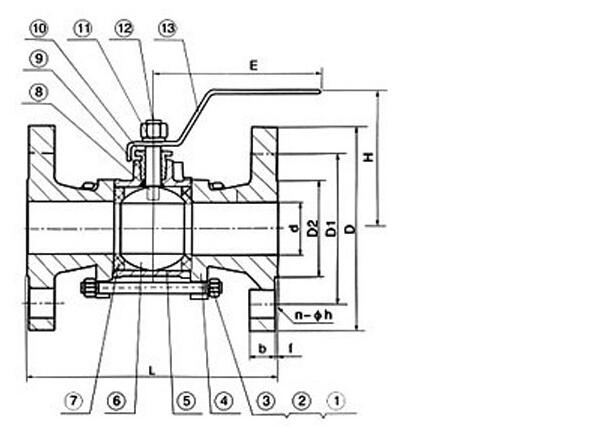

进口气动三片式法兰球阀主要零件材料--
序号NO |
零件名称 |
材质 |
|
不锈钢 |
碳钢 |
||
1 |
螺栓 |
不锈钢SS304 |
碳钢 |
2 |
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
3 |
螺母 |
不锈钢SS304 |
碳钢 |
4 |
阀盖 |
不锈钢CF8/CF8M |
碳钢WCB |
5 |
阀体 |
不锈钢CF8/CF8M |
碳钢WCB |
6 |
球 |
不锈钢CF8 |
不锈钢CF8 |
7 |
密封圈 |
PTFE |
PTFE |
8 |
阀杆 |
不锈钢SS316 |
不锈钢SS304 |
9 |
填料 |
PTFE |
PTFE |
10 |
压紧螺母 |
不锈钢SS304 |
不锈钢SS304 |
11 |
弹簧垫圈 |
不锈钢SS304 |
不锈钢SS304 |
12 |
螺母 |
不锈钢SS304 |
不锈钢SS304 |
13 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |

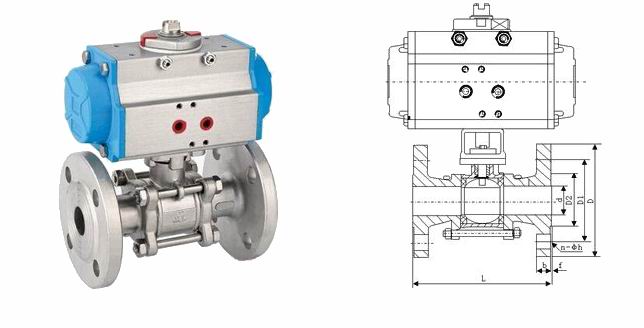

进口气动三片式法兰球阀主要尺寸--
SIZE |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
2 1/2″ |
3″ |
4″ |
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
H |
75 |
95 |
90 |
110 |
130 |
140 |
140 |
180 |
250 |
W |
130 |
140 |
140 |
170 |
200 |
220 |
220 |
350 |
550 |
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
进口气动三片式法兰球阀附件选择--
回讯器:亦称限位开关,反馈开关信号(反馈是否开到位或关到位),普通型或防爆型;
电磁阀:双作用选二位五通、单作用选二位三通(普通型或防爆型)
气源处理三联件:过滤器、减压阀、油雾分离器,可气源起稳压、过滤作用(普通型或防爆型)
电-气定位器:输入4~20mA信号,实现阀门调节功能;
手轮机构:在气源故障或停电情况下,转动手轮机构,可实现手动开、关阀
