进口电动防爆球阀描述--
ALSO进口电动防爆球阀是一种球体绕垂直于通道轴旋转90°的阀门,由回转型防爆角行程电动执行器和0型阀结构组成,属旋转类型高性能调节或开关阀类,具有结构简,切换迅速、流通能力大,零泄漏等特点,接受工业自动化控制(DCS, PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制.从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
进口电动防爆球阀技术参数及性能--
公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
流量系数Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
公称压力(MPa) | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
泄漏量 | 软密封:零泄漏;硬密封:≤额定流量的10-5 | |||||||||||||
阀体形式 | 两段式阀体(浮动球体) | 两段式阀体(固定球体) | ||||||||||||
阀芯形式 | “O”型球形阀芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE)、金属石墨缠绕垫片 | |||||||||||||
连接形式 | 法兰、焊接、螺纹 | |||||||||||||
流量特性 | 近似快开特性 | |||||||||||||
可调范围 | DN15-65 | DN80-300 | ||||||||||||
250:1 | 350:1 | |||||||||||||
基本误差 | ±1% | |||||||||||||
死区 | ≤1% | |||||||||||||
回差 | ≤1% | |||||||||||||
适用温度 | 密封面 | |||||||||||||
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||||||||||||||
配置执行机构 | 配系列角行程防爆电动执行机构 | |||||||||||||
控制方式 | 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制) |
进口电动防爆球阀电装特点--
1.防爆型电动球阀流体阻力小,是所有阀类中流体阻力最小的一种,以AC220V, AC380V或DC24V电源电压动作力,接受(4-20mA, 0-10mA或1-SVDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0-90°,就能完成启闭动作或调节动作。
2.全电子式电动执行机构,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示,手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。
3.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重最轻、密封性能好。特别适用于要求零泄漏率的场合。
执行器类别 | 3610R系列执行器参数 | JHQ系列执行器参数 |
---|---|---|
电源电压 | 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
输出力矩 | 50N·M~1500N·M | 50N·M~3000N·M |
动作范围 | 0~90° | 0~90°、0°~270°可选 |
动作时间 | 10秒/15秒/30秒 | 18S~112S |
保护装置 | 过热保护、过载保护 | 内置过热保护、过载保护 |
环境温度 | -20℃~+70℃ | |
手动操作 | 同附带手柄操作 | 机械离合机构,配手轮操作 |
机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65、IP67 | IP65、IP67、可定制IP68 |
防爆等级 | ExdⅡ BT4 | ExdⅡ BT4、ExdⅡ CT6 |
位置测量 | 比例控制单元 | 电位计、比例控制单元 |
驱动电机 | AC可逆电机 | 鼠笼式异步电机 |
进线接口 | 2-PF 1/2〞进线线锁 | 2个 PF 3/4” |
壳体材料 | 铝合金 | 钢,铝合金,铝青铜,聚碳酸脂 |
外涂层 | 干粉,环氧聚酯,具有超强防腐功能 |
球阀特点--
1.流体阻力小、球阀是所有发类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2.止推轴承减小阀杆摩擦力矩,可使用阀杆长期操作平衡灵活。
3.阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质的压力增大而增大。
4.阀杆密封可靠,由于阀杆只做旋转运动而不是升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大
5.由于聚四氟乙烯材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
6.下装式阀杆和阀杆头部凸阶防止阀杆喷出,如果火灾造成阀杆密封破坏,凸阶与阀体间还可以形成金属接触,确保阀杆密封
进口电动防爆球阀主要零件材料--
零件名称 | 材料名称 | |||
---|---|---|---|---|
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |

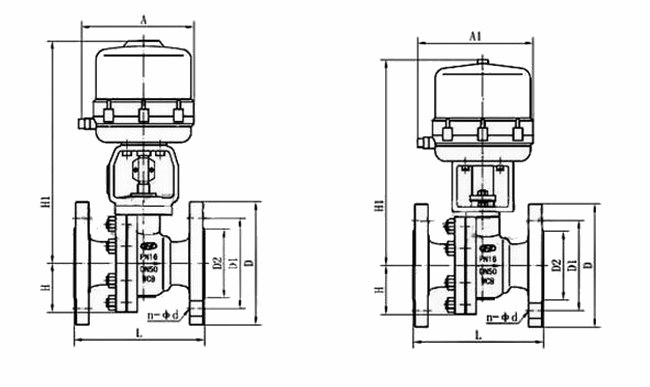

进口电动防爆球阀外形尺寸--
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
H、A | 由于阀门密封选择及温度选择不同,执行器尺寸需根据实际配置。 | |||||||||||||
PN1.6MPa法兰连接尺寸 | ||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
PN2.5MPa法兰连接尺寸 | ||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 1 |
