进口电动调节球阀描述--
ALSO电动调节球阀由一体式回转型角行程电动执行器、V型或O型球阀结构组成,是旋转类型高性能调节阀,接受工业自动化控制(DCS, PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节,通常用于管道介质的远程开关或调节控制,是对阀门实现远控、集控和自控必不可少的驱动装置。
进口电动调节球阀应用标准--
设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
---|---|
法兰尺寸 | JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543 |
结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
检验与试验 | JB/T 9092、API 598、GB/T13927 |
进口电动调节球阀技术参数及性能--
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB | |||||||||||
阀体形式 | 两段式铸造球阀 | |||||||||||
连接形式 | 法兰式、焊接式、对夹式、螺纹式 | |||||||||||
阀芯形式 | "O"型球形阀芯、V型球形阀芯 | |||||||||||
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
流量特性 | 近似快开型 | |||||||||||
动作范围 | 0~90° | |||||||||||
泄露量Q | 按GB/T4213-92,小于额定KV0.01% | |||||||||||
基本误差 | ±1% | |||||||||||
回差 | ±1% | |||||||||||
死区 | ≤1%(可调) | |||||||||||
可调范围 | 250:1 | 350:1 | ||||||||||
配置执行机构 | 配角行程调节电动执行机构 | |||||||||||
控制方式 | 智能调节(4~20mA模拟量信号控制) |
进口电动调节球阀电装特点--
1.电动调节球阀以AC220V, AC380V或DC24V电源电压动作力,接受(4-20mA, 0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0-90°,就能完成启闭动作或调节动作。
2.全电子式电动执行机构,采用机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示,手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。
3.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。
4.结构简单、重最轻、密封性能好。特别适用于要求零泄漏率的场合。
执行器类别 | JO系列执行器参数 | 3610R系列执行器参数 | HQ系列执行器参数 |
---|---|---|---|
电源电压 | 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC | ||
输出力矩 | 50N·M~2000N·M | 50N·M~1500N·M | 50N·M~3000N·M |
动作范围 | 0~90° 0~360° | 0~90° | 0~90°、0°~270°可选 |
输入信号 | 4~20mA模拟量信号 | 4~20mA模拟量信号 | 4~20mA模拟量信号 |
反馈信号 | 4~20mA模拟量信号 | 4~20mA模拟量信号 | 4~20mA模拟量信号 |
动作时间 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S~112S |
保护装置 | 过热保护 | 过载保护 | 内置过热保护、过载保护 |
环境温度 | -30°~60° | -30°~60° | -20℃~+70℃ |
手动操作 | 同附带手柄操作 | 同附带手柄操作 | 机械离合机构,配手轮操作 |
机械限位 | 电气、机械二重限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65 | IP55 | IP65、IP67、可定制IP68 |
防爆等级 | 无防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
位置测量 | 可选装开关或电位计 | 比例控制单元 | 电位计、比例控制单元 |
驱动电机 | 8W/E | AC可逆电机 | 鼠笼式异步电机 |
进线接口 | PE1/2〞进线线锁 | 2-PF 1/2〞进线线锁 | 2个 PF 3/4” |
壳体材料 | 铝合金 | 钢,铝合金 | 钢,铝合金,铝青铜,聚碳酸脂 |
外涂层 | 干粉,环氧聚酯,具有超强防腐功能 | ||
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 | |||
适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-120 |
球阀特点--
1.适用于两位切断、调节的场合。
2.电动调节球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。
3.密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠,甚至切断。
4.体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。
5.流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。
6.智能型电动球阀采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入输出信号4-20mA及3800VAC电源即可控制运转。具有连线简单、结构紧凑、动作稳定可靠等优点。
7.流体阻力小、球阀是所有发类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
8.止推轴承减小阀杆摩擦力矩,可使用阀杆长期操作平衡灵活。
9.阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质的压力增大而增大。
10.阀杆密封可靠,由于阀杆只做旋转运动而不是升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大
11.由于聚四氟乙烯材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
12.下装式阀杆和阀杆头部凸阶防止阀杆喷出,如果火灾造成阀杆密封破坏,凸阶与阀体间还可以形成金属接触,确保阀杆密封
进口电动调节球阀零件材料--
零件名称 | 材料 | |||
---|---|---|---|---|
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
阀座密封圈 |
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
|||
填料 | V型PTFE四氟填料、柔性石墨 |
进口电动调节球阀性能规范--
试验标准 | 公称压力(Mpa) | 压力级(class) | JIS(Mpa) | |||||||
---|---|---|---|---|---|---|---|---|---|---|
试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
气密试验 | 0.5~07 |

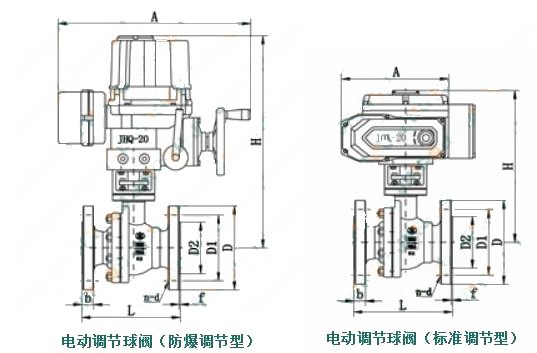

进口电动调节球阀外形尺寸--
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
H、A | 由于阀门密封选择及温度选择不同,执行器尺寸需根据实际配置。 | |||||||||||||
PN1.6MPa法兰连接尺寸 | ||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 24 | 26 | 28 |
f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
PN2.5MPa法兰连接尺寸 | ||||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 | 34 | 38 | 42 |
f | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 |
