进口电动法兰球阀

进口电动法兰球阀描述--
ALSO电动法兰球阀由一体化电装和法兰球阀构成的,以双相电源380VC或单相电源AC220V、直流电源24VDC即可控制运转,通常用于管道介质的远程开关或调节（接通、切断介质）控制，是对阀门实现远控、集控和自控必不可少的驱动装置

进口电动法兰球阀技术参数及性能--

公称通径DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允许压差(MPa)	≤公称压力
阀体形式	两段式铸造球阀
连接形式	法兰式、焊接式、螺纹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1								350：1
配置执行机构	可配角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量

进口电动法兰球阀电装性能--
1.壳体--壳体为硬质铝合金，经阳极氧化处理和聚酯粉末图层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68型供选择。
2.电机--全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置热保护开关。
3.手动结构一手柄的设计保证安全可靠、省力、体积小。不通电时使用。扳动手柄可进行手动操作。不用手动时，将板手置于板手夹内.方便。
4.指示器一指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。
5.干操器一用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6.密封一密封性好，标准产品防护等级是1P67，并可选IP68防护等级。
7.限位开关一机械、电子双重限位。机械限位螺钉可调，安全可靠;电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响。
8.自锁一精密的蜗轮蜗杆机构可高效传输大扭距，效率高，噪音低(最大50分贝)，寿命长;有自锁功能，防止反转，传动部分稳定可靠，无需再加油。
9.防脱螺栓一拆除外壳时，螺栓附在壳体上，不会脱落。
10.安装一底部安装尺寸符合IS0国际标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装。
11.线路一控制线路符合单相或三相电源标准，线路布置紧凑合理。接线端子可有效满足各种附加功能的要求。

执行器类别	JOX系列执行器参数	3610R系列执行器参数	JHQ系列执行器参数
电源电压	标准：220V AC单相  可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
动作范围	0～90° 0～360°	0～90°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-30°～60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67、可定制IP68
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功

法兰球阀特点--
（1）流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

进口电动法兰球阀零件材料--

零件名称	材料
阀体、阀盖	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维＋PTFE、对位聚苯
填料	V型PTFE、柔性

进口电动法兰球阀性能规范--

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
试验压力	强度试验	1.5	2.4	3.75	6.0	9.60
	密封试验	1.1	1.76	2.75	4.4	7.04
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤

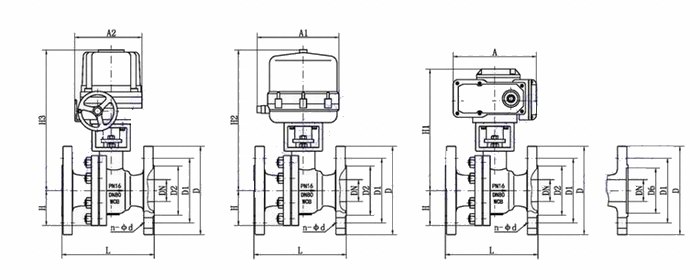

进口电动法兰球阀外形尺寸--

公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H、A		由于阀门密封选择及温度选择不同，执行器尺寸需根据实际配置
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137	137
	标准型	40	40	40	40	40	40	40	40	40	40	40	40	40	40
PN1.6MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
b		14	16	16	18	18	20	22	24	24	26	28	24	26	28
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
b		14	16	16	18	18	20	22	24	24	26	28	34	38	42
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30

声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
