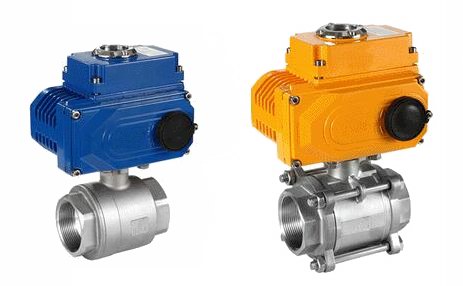

进口电动内螺纹球阀描述--
ALSO电动内螺纹球阀由回转型角行程电动执行器和内螺纹球阀组成,属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS, PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,通常用于管道介质的远程开关或调节控制,是对阀门实现远控、集控和自控必不可少的驱动装置。
进口电动内螺纹球阀技术参数及性能--
公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
---|---|---|---|---|---|---|---|---|---|---|
公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||
阀体形式 | 三片式精铸阀体、二片是精铸阀体 | |||||||||
连接形式 | 内螺纹G/NPT/RC | |||||||||
阀芯形式 | "O"型球形阀芯 | |||||||||
流量特性 | 近似快开型 | |||||||||
动作范围 | 0~90° | |||||||||
泄露量Q | 按GB/T4213-92,小于额定KV0.01% (软密封:零泄漏) | |||||||||
基本误差 | ±1% | |||||||||
回差 | ±1% | |||||||||
死区 | ≤1%(可调) | |||||||||
可调范围 | 250:1 | |||||||||
配置执行机构 | 可配角行程电动执行机构 | |||||||||
控制方式 | 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制) |
球阀用途及特点--
结构: 浮动球(二片式或三片式)
球阀根据标准ASME B16.34设计
密封性能好,扭矩小
精密铸造,固溶化处理
带锁装置
全流量设计
进口电动内螺纹球阀零件材料--
连接方式 | 内螺纹连接 | 对焊连接 | |||||
---|---|---|---|---|---|---|---|
零件名称 | 阀体阀盖 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
球体、阀杆 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
密封圈、填料 | 增强聚四氟乙烯、对位聚苯 | ||||||
适用工况 | 适用介质 | 水、蒸汽 、油品等 |
硝酸等腐 蚀性介质 |
醋酸等腐 蚀介质 |
水、蒸汽 、油品等 |
硝酸等腐 蚀性介质 |
醋酸等腐蚀介质 |
适用温度 | -20~120°C(增强聚四氟乙烯)、-20~250°C(对位聚苯) |
电装性能参数--
电压:AC220/380/110V、DC24V等;
开关型、调节型(4-20mA);
普通或防爆要求;
开关机械限位,开关位置可微调;
可手动操作;
可视指示器;
执行器类别 | JOX系列执行器参数 | JHQ系列执行器参数 |
---|---|---|
电源电压 | 标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC | |
输出力矩 | 50N·M~2000N·M | 50N·M~3000N·M |
动作范围 | 0~90° 0~360° | 0~90°、0°~270°可选 |
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制) | |
动作时间 | 15秒/30秒/60秒 | 18S~112S |
保护装置 | 过热保护 | 内置过热保护、过载保护 |
环境温度 | -30°~60° | -20℃~+70℃ |
手动操作 | 同附带手柄操作 | 机械离合机构,配手轮操作 |
机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65 | IP65、IP67、可定制IP68 |
防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
驱动电机 | 8W/E | 鼠笼式异步电机 |
进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4” |
壳体材料 | 铝合金 | 钢,铝合金,铝青铜,聚碳酸脂 |
外涂层 | 干粉,环氧聚酯,具有超强防腐功能 | |
采用独特的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |

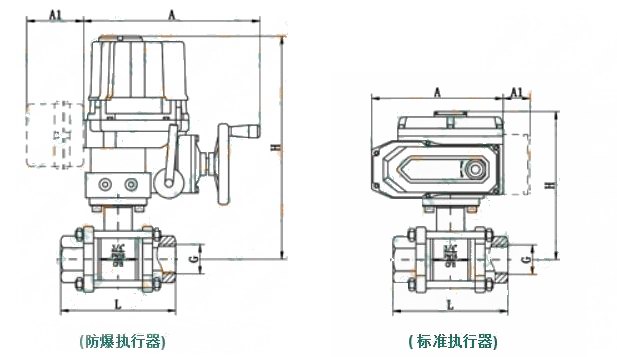

进口电动内螺纹球阀外形尺寸--
通径DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
---|---|---|---|---|---|---|---|---|---|---|---|
G(inch) | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | |
L | 60 | 75 | 80 | 90 | 110 | 125 | 144 | 186 | 206 | 240 | |
H | 标准型 | 165 | 170 | 185 | 200 | 205 | 230 | 230 | 245 | 260 | 300 |
防爆型 | 285 | 290 | 300 | 320 | 335 | 350 | 360 | 380 | 400 | 440 | |
A | 标准型 | 115 | 115 | 161 | 161 | 161 | 188 | 188 | 188 | 267 | 267 |
防爆型 | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 346 | 3.46 | 346 | |
A1 | 标准型 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
防爆型 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 | 137 |
