进口电动金属硬密封蝶阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口电动金属硬密封蝶阀生产供应,主要进口电动金属硬密封蝶阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口电动金属硬密封蝶阀描述--
ALSO电动金属硬密封蝶阀由回转型角行程电动执行器和金属硬密封蝶阀配套,输入控制信号(4-20mA, 0-10mA或1-5VDC)及单相电源即可控制运转。

进口电动金属硬密封蝶阀性能规范--

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5~0.7
适用介质 水、油、蒸气(温度≤500℃)、硝酸类、醋酸类(温度≤200℃

蝶阀结构--
1.偏心一,阀轴位于阀座轴后面,使得密封能够完全紧密环绕接触整个阀座。
2.偏心二,阀轴中心线偏离管道和阀门中心线,这就免受阀门开启和关闭的干扰。
3.偏心三,阀座推体轴偏离阀轴中心线,这样可以在关闭和开启过程中消除摩擦作用,并且实现环绕整个
蝶阀特点--
低流阻,流通性能好,具有双向密封功能
独特设计使密封面之间无摩擦传动;
阀杆防吹出环:防止阀杆在意外情况下被吹出
密封面之间具有补偿性、零泄漏,有越关越紧的自动密封功能
设计独特的结构,蝶板与阀座靠机械力进行密封,而不依附于介质压力,它均可达到双向密封

进口电动金属硬密封蝶阀技术参数--

公称压力 PN0.6、1.6、2.5MPa
连接形式 对夹式
阀板形式 垂直板式
流量特性 近似快开型
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4,软密封:零泄漏
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 配角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

进口电动金属硬密封蝶阀零件材料--

零件名称 材料名称
阀体 铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性

进口电动金属硬密封蝶阀电装性能--
1.防护等级为IP67,NEMA4和6,并有IP68型供选择。
2.全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为F级,内置热保护开关。
3.手动结构不通电时使用,扳动手柄可进行手动操作。不用手动时,将板手置于板手夹内.方便。
4.指示器安装在中心轴上,可以观察阀门位置。透镜采用凸出镜设计,不积水,观察更方便。
5.干操器用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结。
6.密封一密封性好,标准产品防护等级是1P67,并可选IP68防护等级。
7.机械、电子双重限位。
8.精密的蜗轮蜗杆机构可高效传输大扭距,效率高,噪音低,有自锁功能,防止反转。
9.防脱螺栓一拆除外壳时,螺栓附在壳体上,不会脱落。
10.安装尺寸符合IS0标准,可以垂直安装,也可以水平安装。
11.控制线路符合单相或三相电源标准,线路布置紧凑合理。

执行器类别 JO系列执行器参数 3610R系列执行器参数 HQ系列执行器参数
电源电压 标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M~2000N·M 50N·M~1500N·M 50N·M~3000N·M
动作范围 0~90° 0~360° 0~90° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 10秒/15秒/30秒 18S~112S
保护装置 过热保护 过载保护 内置过热保护、过载保护
环境温度 -30°~60° -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP55 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 比例控制单元 电位计、比例控制单元
驱动电机 8W/E AC可逆电机 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2-PF 1/2〞进线线锁 2个 PF 3/4”
壳体材料 铝合金 钢,铝合金 钢,铝合金,铝青铜,聚碳酸脂

进口电动金属硬密封蝶阀典型应用--
三偏心结构,三维偏心密封结构启闭摩擦小,密封性能可靠,抗磨损耐高温,具有自定心作用,泄漏最小,使用寿命长。金属硬密封蝶阀广泛应用于天然气、油品、化工、冶金、造纸、电力、矿业、印染、生物制药,日用化工,食品饮料,水处理及空气处理等,行业的流体自动控制或调节控制,与自动化气动仪表配套使用。

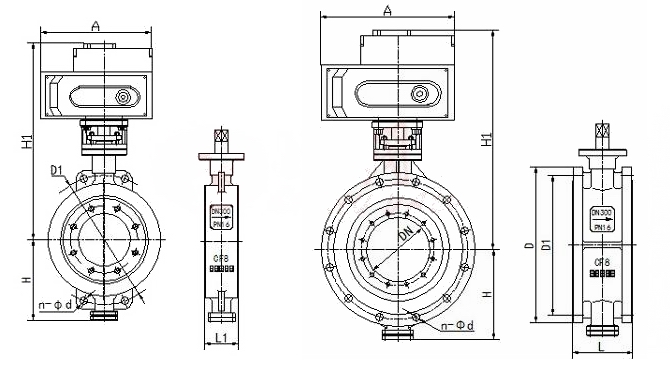

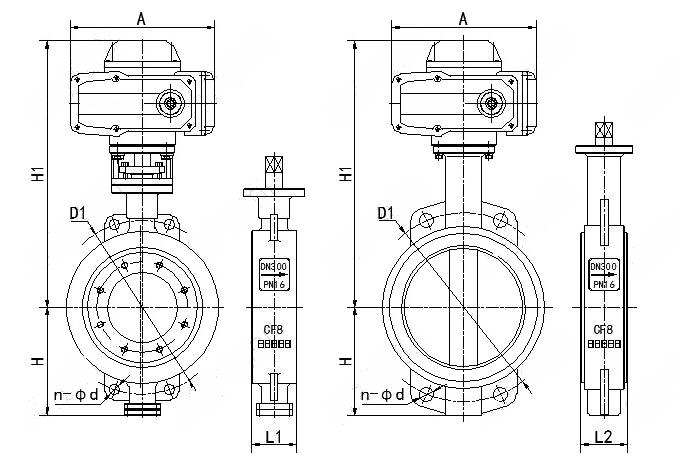

进口电动金属硬密封蝶阀外形尺寸--

电动对夹硬密封蝶阀

公称通经(DN) 主要尺寸 连接尺寸
硬密封 软密封 H1 1.0MPa 1.6MPa 2.5MPa
L1 H L2 H K n-Фd K n-Фd K n-Фd
50 43 112 43 63 530 125 4-18 125 4-18 125 4-18
65 46 115 46 70 530 145 4-18 145 4-18 145 8-18
80 46 120 46 83 565 160 4-18 160 8-18 160 8-18
100 52 138 52 105 600 180 8-18 180 8-18 190 8-22
125 56 164 56 115 640 210 8-18 210 8-18 220 8-26
150 56 175 56 137 705 240 8-22 240 8-22 250 8-26
200 60 200 60 164 775 295 8-22 295 12-22 310 12-26
250 68 243 68 206 945 350 12-22 355 12-26 370 12-30
300 78 250 78 230 1070 400 12-22 410 12-26 430 16-30
350 78 280 78 248 1140 460 16-22 470 12-26 490 16-33
400 102 305 102 289 1210 515 16-26 525 16-26 550 16-36
450 114 350 114 320 1335 565 20-26 585 16-30 600 20-36
500 127 380 127 343 1415 620 20-26 650 20-30 660 20-36
600 154 445 154 413 1605 725 20-30 770 20-33 770 20-39
700 165 480 165 478 1844 840 24-30 840 24-36 875 24-42
800 190 530 190 525 2040 950 24-33 950 24-39 990 24-48
900 203 580 203 585 2255 1050 28-33 1050 28-39 1090 28-48
1000 216 650 216 640 2380 1160 28-36 1170 28-42 1210 28-56
1200 254 760 254 755 2640 1380 32-39 1390 32-48 1420 32-56

电动法兰硬密封蝶阀

公称通经(DN) 主要尺寸 法兰尺寸
L L1 H H1 1.0MPa 1.6MPa 2.5MPa
D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
