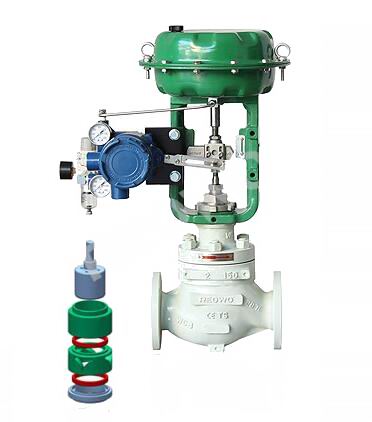

进口套筒单座切断阀用途--
ALSO套筒单座软密封切断阀,采用套筒导向,压力平衡式阀芯。利用平衡密封环代替上阀座,使传统的套筒双座阀结构变为套筒单座结构,这一改进大大提高了套筒阀的泄漏等级。阀座处镶嵌PTFE,做成软密封结构。该类型调节阀适用于介质为气体或者液体温度不高的切断场合。
进口套筒单座切断阀结构--
阀芯利用压力平衡式结构,启闭力小通过较小的执行机构推力就能控制高压差的工况。密封性能好、允许压差大。套筒导向,导向面积大,稳定性好,结构紧凑,可以快速在线更换阀内件,维修效率高,节约人力和时间。平衡式阀芯结构确保所需的执行机构推力最小。
进口套筒单座切断阀参数说明--
阀内件特点:套筒导向型
平衡内件结构
平衡密封环结构
软密封阀座
阀体类型: 直通式 / 角式
阀盖形式: 标准型
流量特性: 快开
口径范围: DN40-400(1.5”-16”)
压力等级: PN1.6、4.0、6.3Mpa(ANSI 150、300、600LB)
泄漏等级: ASME B16.104 Ⅵ(切断型软阀座)
管道连接方式: 法兰式
对焊式
适用温度范围: -30° ~ 260°
执行机构类型: 气动薄膜式执行机构
气动活塞式执行机构
电动执行机构
