进口内螺纹隔膜阀

进口内螺纹隔膜阀用途--
ALSO内螺纹隔膜阀具有严密的密封性能，绝对性的零泄漏,被广泛应用在石油、化工、污水处理、蒸汽系统、气体等管路控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用
进口内螺纹隔膜阀描述--
ALSO内螺纹隔膜阀的启闭件是一块膜片，膜片是一种富有弹性的材料，用螺栓连接在阀杆上,操作时上下移动，当膜片上升时阀打开，当膜片下降时，阀关闭，隔膜阀适用于开关及节流之用。
适用温度：≤120℃、≤150℃(按照隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6
设计与制造：BS5156
结构长度：BS5156
进口内螺纹隔膜阀材料--
阀体：碳钢、不锈钢
阀盖：碳钢、不锈钢
隔膜：橡胶
阀瓣：不锈钢
阀杆：碳钢、不锈钢
手轮：铸铁

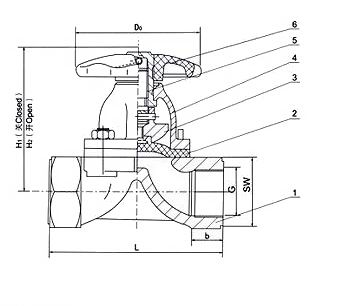

进口内螺纹隔膜阀结构尺寸--

部件列表：1．阀体 2．隔膜 3．阀瓣 4．阀杆 5．阀盖 6、手轮

公称通径		公称压力 MPa	工作压力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
DN	G
8	1/4	1.6	1.6	50	20	-	60	66	45	0.6
10	3/8			50	24	-	-	-	45	0.7
15	1/2			65	38	8	84	92	50	0.8
20	3/4			85	40	12	93	103	50	1.1
25	1			110	48	18	106	120	66	1.9
32	1 1/4			120	58	18	137	156	96	3.3
40	1 1/2			140	69	18	142	163	96	4.2
50	2			165	85	20	167	192	96	5.8
65	2 1/2		1.0	203	60	20	190	225	165	9.5
80	3			254	105	32	206	246	230	16.2
