进口三片式卡箍球阀
用途--
ALSO三片式卡箍球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点,适,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
进口三片式卡箍球阀
设计特点--
球阀根据标准ASME B16.34设计
结构简单,密封性能好,扭矩小
精密铸造,固溶化处理
带锁装置
全流量设计

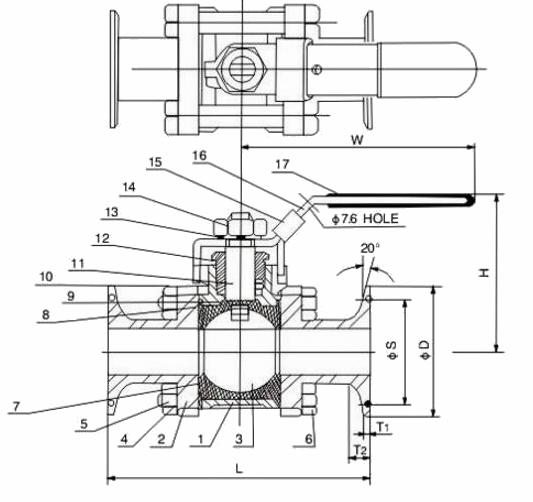

进口三片式卡箍球阀 结构图--
序号
|
零件名称
|
材质
|
1
|
阀体
|
不锈钢CF8M
|
2
|
阀盖
|
不锈钢CF8M
|
3
|
球体
|
不锈钢SS316
|
4
|
螺栓垫片
|
不锈钢SS304
|
5
|
螺栓螺母
|
不锈钢SS304
|
6
|
螺栓
|
不锈钢SS304
|
7
|
密封圈
|
聚四氟乙烯PTFE
|
8
|
阀体密封圈
|
聚四氟乙烯PTFE
|
9
|
止推垫圈
|
聚四氟乙烯PTFE
|
10
|
阀杆密封垫
|
聚四氟乙烯PTFE
|
11
|
阀杆
|
不锈钢SS316
|
12
|
填料压盖螺母
|
不锈钢SS304
|
13
|
手柄螺母
|
不锈钢SS304
|
14
|
手柄垫圈
|
不锈钢SS304
|
15
|
挂锁装置
|
不锈钢SS304(QQTION)
|
16
|
手柄
|
不锈钢SS304
|
17
|
手柄套
|
塑料PLASTIC
|
规格
|
1/2〞
|
3/4〞
|
1〞
|
11/4〞
|
11/2〞
|
2〞
|
21/4〞
|
3〞
|
4〞
|
PORT
|
9.6
|
15.9
|
22.5
|
28.5
|
34.9
|
47.5
|
60.2
|
72.9
|
97.4
|
L
|
75
|
90
|
100
|
110
|
125
|
150
|
190
|
220
|
270
|
D
|
25.0
|
25.0
|
50.4
|
50.4
|
50.4
|
63.9
|
77.4
|
90.0
|
118.9
|
S
|
20.24
|
20.24
|
43.60
|
43.60
|
43.60
|
56.3
|
70.60
|
83.30
|
110.30
|
H
|
64
|
67
|
83
|
89
|
100
|
108
|
150
|
161
|
180
|
T1
|
-
|
-
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
2.85
|
T2
|
3.63
|
3.63
|
4.75
|
4.75
|
-
|
-
|
-
|
-
|
-
|
E
|
125
|
125
|
140
|
140
|
200
|
200
|
250
|
250
|
290
|
