美国沃尔顿旗下品牌，埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口真空隔膜阀生产供应,主要进口真空隔膜阀，泵，阀门，水处理设备，流量计，消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。
进口真空隔膜阀描述--
ALSO真空隔膜阀连接形式有活套法兰连接，快卸法兰连接，焊接式连接，一焊一插管连接（即一端焊接，另一端插入）。启闭件是一种富有弹性的材料的膜片，直接压在阀座上，当膜片上升时阀打开，当膜片下降时，阀关闭，用来截止或接通真空系统
进口真空隔膜阀特点--
高真空隔膜阀是利用阀杆带动橡胶密封片螺杆传动上下运动，起到截止接通真空系统。具有关闭力矩小，寿命长等优点。适用的工作介质为空气、水、酸、碱。
进口真空隔膜阀性能--
|
适用范围(Pa)
|
105～1.3x10-4
|
|
阀门漏率(Pa.L/S)
|
≤1.3x10-4
|
|
介质温度（℃）
|
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
|
|
安装位置
|
任意
|
进口真空隔膜阀外形尺寸--

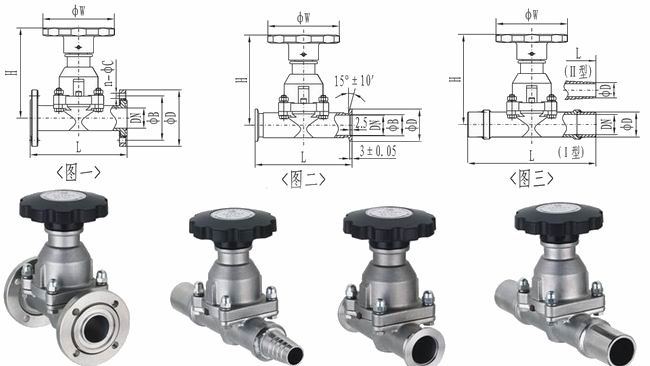

| (图一)活套法兰连接及外形尺寸 |
|
型号
|
通径(DN)
|
ΦD
|
ΦB
|
ΦW
|
H
|
L
|
n-ΦC
|
法兰标准
|
|
GM-10
|
10
|
46
|
36
|
55
|
75
|
75
|
4-Φ6
|
JB919
|
|
GM-25
|
25
|
70
|
55
|
90
|
115
|
120
|
4-Φ7
|
GB/T6070
|
|
GM-40
|
40
|
100
|
80
|
100
|
132
|
150
|
4-Φ9
|
|
GM-50
|
50
|
110
|
90
|
100
|
157
|
180
|
4-Φ9
|
|
|
|
|
型号
|
通径(DN)
|
ΦD
|
ΦB
|
ΦW
|
H
|
L
|
法兰标准
|
|
GM-10/KF
|
10
|
30
|
12.2
|
55
|
75
|
75
|
GB4892
|
|
GM-25/KF
|
25
|
40
|
26.2
|
90
|
115
|
100
|
|
GM-40/KF
|
40
|
55
|
41.2
|
100
|
132
|
150
|
|
GM-50/KF
|
50
|
75
|
52.2
|
100
|
157
|
180
|
/
|
|
|
|
|
型号
|
通径(DN)
|
ΦD
|
ΦW
|
H
|
L
|
|
GM-10-H(Ⅰ)
|
10
|
19
|
55
|
75
|
150
|
|
GM-25H(Ⅰ)
|
25
|
32
|
90
|
115
|
200
|
|
GM-40H(Ⅰ)
|
40
|
45
|
100
|
132
|
240
|
|
GM-50H(Ⅰ)
|
50
|
57
|
100
|
157
|
240
|
|
GM-10H(Ⅱ)
|
10
|
9
|
55
|
75
|
150
|
|
GM-25H(Ⅱ)
|
25
|
19
|
90
|
115
|
200
|
|
| 注：Ⅰ型为两端焊接；Ⅱ型为一端焊接，另一端插入 |
