进口衬氟隔膜阀

作者：admin 发布时间：2021-01-10 00:00:00点击：

美国沃尔顿旗下品牌，埃索ALSO进口泵阀品牌。

美国沃尔顿,专业进口衬氟隔膜阀生产供应,主要进口衬氟隔膜阀，泵，阀门，水处理设备，流量计，消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。

进口衬氟隔膜阀 描述--
ALSO进口衬氟隔膜阀采用特殊工艺在阀内腔包衬PTFE/PFA/FEP，启闭件是一块膜片，隔膜件采用PFA/FEP和EPDM，使阀门内腔的各个零部件达到相同的腐蚀性能，操作时上下移动，当膜片上升时阀打开，当膜片下降时，阀关闭
进口衬氟隔膜阀 特征--
产品连接件少，整体钢性好。
截流速度快。

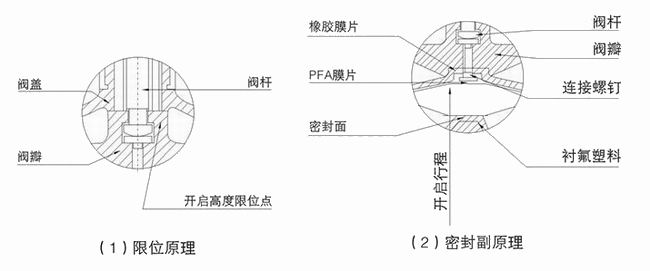

开启限位方便、灵活、精确。
阀体整体结构比较小，便于安装和维修。
阀腔与阀瓣外表包衬氟塑料，完全隔离介质与钢件接触，避免了阀体受腐蚀。

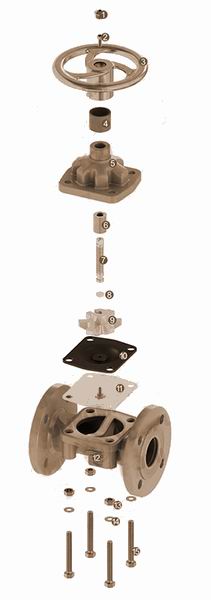

进口衬氟隔膜阀 材料明细表--

口径		DN15-300
压力		1.0MPa 1.6MPa 150LB
序号	名称	材料明细
1	锁紧螺钉	A320 B8	A320 B8	A193 B8M
2	内六角螺钉	A320 BB	A320 B8	A196 B8M
3	手轮	A216 WCB A351 CFS
4	钢套	SS304
5	阀盖	A216 WCB	A351 CF8	A351 CF8M
6	阀杆螺母	黄铜
7	阀杆	2Cr13	A182 304	A182 316
8	调整垫	SS304
9	阀瓣	A216 WCB	A351 CFS	A351 CFSM
10	橡胶隔膜片	EPDM
11	隔膜片	PFA FEP
12	阀体	A216 WCB ＋衬里材质	A351 CFS ＋衬里材质	A351 CFSM ＋衬里材质
13	螺母	A194 2H	A194 8	A1948M
14	平垫圄	45#	A182 304	A 182 316
15	外六角螺钉	A193 B7	A320 BS	A193 BSM

进口衬氟隔膜阀性能规范--

设计标准		HG/T 3704, GB/T 12239			MSS-SP-88
结构长度		HG/T 3704, GB/T 12221			EN 558-1
法兰形式尺寸		HG/T 20592, GB/T 9119			ASME B16.5, JIS B2220
检验与试验		GBT 13927, JB/T 9092			API 598
公称压力（ MPa)		0.6	1.0	1.6	150Lb
实验压力( MPa)	壳体试压	0.9	1.5	1.5	1.5
	高压密封	0.66	1.1	1.1	1.1
	低压密封	0.6	0.6	0.6	0.6
适用温度（℃）		PFA: -30～200 FEP -30～150 GXPO -10～80
适用介质		盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质

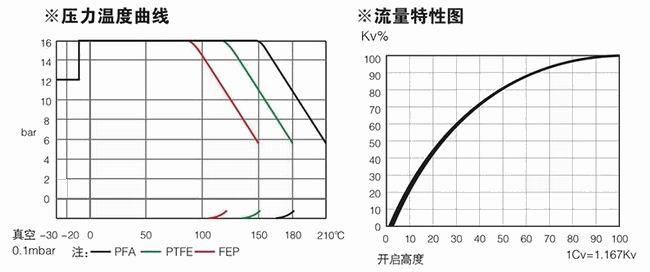

进口衬氟隔膜阀压力曲线图和流量特性图--

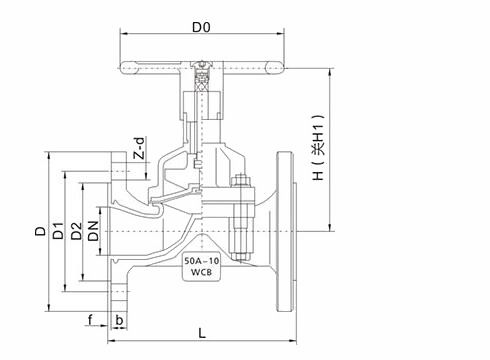

进口衬氟隔膜阀外形尺寸--

HG/T 20592 PN6 （单位：mm）

DN	L	D	D1	D2	Z-d	f	b	H	H1	D0	Wt( Kg)
15	125	80	55	40	4-12	2	12	116	126	120	2.8
20	135	90	65	50	4-12	2	14	116	126	120	3
25	145	100	75	60	4-12	2	14	127	140	140	4.5
32	160	120	90	70	4-14	3	16	132	149	140	6.5
40	180	130	100	80	4-14	3	16	155	175	160	8
50	210	140	110	90	4-14	3	16	162	188	180	10
65	250	160	130	110	4-14	3	16	196	230	220	16
80	300	190	150	125	4-18	3	18	220	262	250	21
100	350	210	170	145	4-18	3	18	272	325	280	30
125	400	240	200	175	8-18	3	20	332	397	320	52
150	460	265	225	200	8-18	3	20	372	450	360	70
200	570	320	280	255	8-18	3	22	496	600	400	112

HG/T 20592 PN10

15	125	95	65	45	4-14	2	14	116	126	120	3
20	135	105	75	55	4-14	2	14	116	126	120	3.4
25	145	115	85	65	4-14	2	14	127	140	140	5.5
32	160	140	100	78	4-18	3	16	132	149	140	7
40	180	150	110	85	4-18	3	16	155	175	160	9
50	210	165	125	100	4-18	3	16	162	188	180	12.5
65	250	185	145	120	4-18	3	18	196	230	220	20
80	300	200	160	135	4-18	3	20	220	262	250	26
100	350	220	180	155	8-18	3	20	272	325	280	36
125	400	250	210	185	8-18	3	22	332	397	320	60
150	460	285	240	210	8-23	3	24	372	450	360	80
200	570	340	295	265	8-23	3	26	496	600	400	125

进口衬氟隔膜阀 典型应用--
ALSO衬氟隔膜阀具有良好的节流特性，耐腐蚀性和颗粒介质性，密封性能可靠，可广泛用于除熔碱金属和元素氟以外的酸、碱、盐、氯、王水等各种强腐蚀性介质以及纤维状，粉末状介质。
