进口氨用球阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口氨用球阀生产供应,主要进口氨用球阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口氨用球阀 描述--
ALSO氨用球阀靠介质压力将球体压紧在出口端阀座上,适用于中、小口径管路控制接通或截断管路介质的启闭装置

进口氨用球阀 性能规范--

压力等级 试验压力(MPa)
公称压力(PN) 磅级(Class) 壳体试验 密封试验
1.0 - 1.5 1.1
1.6 - 2.5 1.76
2.5 - 3.8 2.75
4.0 - 6.0 4.4
6.4 - 9.6 7.04
- 150 3.0 2.2
- 300 7.6 5.6
- 600 15.0 11.0
- 10K 2.4 1.5
- 20K 5.8 4.0

进口氨用球阀 特点--
1.通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质;
2.采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小;
3.启闭迅速,启闭时只需把球体转动90°,方便而迅速;
4.阀体材料选用耐腐蚀碳素钢添加耐蚀合金元素,不易穿孔;
5.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通;

进口氨用球阀 零件材料--

零件名称 零件材料
阀体、阀盖 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球体 2Cr13+氮化处理 304 316 316L
阀杆 2Cr13 304 316 316L
阀座密封圈 PTFE、碳素纤维+PTFE、对位聚苯
填料 V型PTFE、柔性石墨

进口氨用球阀典型应用--
本产品广泛应用在石油、化工、制药、化肥、冷冻等工业部门的自动化控制系统中,可分别适用氟利昂、气体、氨气、液氨、燃气等腐蚀性与非腐蚀性介质;

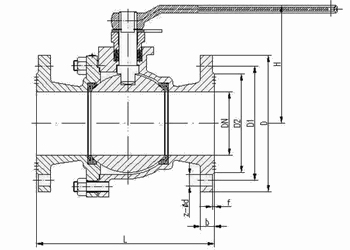

进口氨用球阀 外形尺寸--

PN1.6MPa外形尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
法兰连接尺寸 无特殊要求,按照国家标准执行:JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列标准。
Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160

PN2.5MPa外形尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
法兰连接尺寸 无特殊要求,按照国家标准执行:JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列标准。
Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175

PN4.0MPa外形尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
法兰连接尺寸 无特殊要求,按照国家标准执行:JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列标准。
Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190

PN6.4MPa外形尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 165 190 216 229 241 292 330 356 432 508 559 660
H 59 63 75 97 107 142 152 178 252 272 305 398
W 130 130 160 230 230 400 400 700 1100 1100 1500 1800
法兰连接尺寸 无特殊要求,按照国家标准执行:JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列标准。
Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
