美国沃尔顿旗下品牌，埃索ALSO进口泵阀品牌。

美国沃尔顿,专业进口天然气球阀生产供应,主要进口天然气球阀，泵，阀门，水处理设备，流量计，消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。

进口天然气球阀描述--
ALSO天然气专用球阀是液化石油气、燃气管道流体控制通用设备，浮动双阀座，密封设计是采用独特的两道软密封及金属密封形成三次密封，保证了可靠的密封，开关扭矩轻，易操作

进口天然气球阀结构--

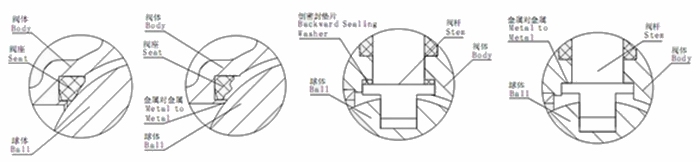

1.防火结构：根据用户的需要，球阀可设计成耐火结构，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构，有效阻止介质的扩散，防止火灾扩大

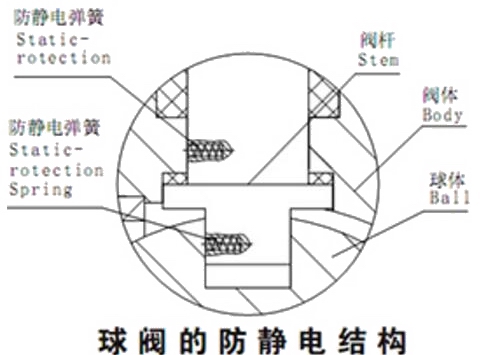

2.防静电结构：根据用户的需要，球阀可设计成防静电结构，即在球体与阀杆之间设置导电弹簧，使阀门在开启过程中产生的静电能通过所设置的静电通道传入管路导入地下，达到清除静电的目的，避免静电打火点燃介质，确保系统安全。

进口天然气球阀 特点--
1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质；
2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.
3、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
4、球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小.

进口天然气球阀零件材料--

阀体	WCB	304	316	316L
阀座	PTFE、PPL、尼龙	PTFE、PPL、尼龙	PTFE、PPL、尼龙	PTFE、PPL、尼龙
球体	2Cr13、304	304	316	316L
阀杆	2Cr13、304	304	316	316L
密封圈	V型聚四氟乙烯填料、PPL高温填料、金属石墨缠绕垫片

进口天然气球阀性能规范--

压力等级	试验压力(MPa)
公称压力(PN)	壳体试验	密封试验
1.0	1.5	1.1
1.6	2.4	1.75
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.60	7.04
10.0	15.0	11.0

进口天然气球阀 典型应用--
在石油、天然气等长输管线及石化、医药、城建、加油站、暖通、液化气站等领域应用十分广泛。

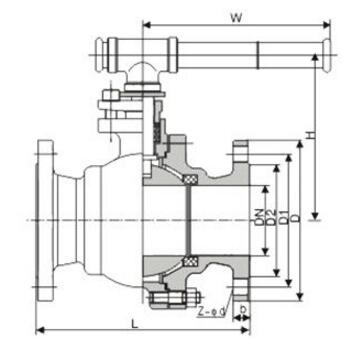

进口天然气球阀外形尺寸--

PN1.6MPa外形尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(Kg)	2.5	3	5	6	7	10	15	19	33	58	93	160
法兰连接尺寸	GB/T9113、JB/T79、HG/T20594

PN2.5MPa外形尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	2.5	3	5	6	7.5	10	15	20	33	60	93	175
法兰连接尺寸	GB/T9113、JB/T79、HG/T20594

PN4.0MPa外形尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	3	4	5	7	9	12	18	28	46	75	106	190
法兰连接尺寸	GB/T9113、JB/T79、HG/T20594

PN6.4MPa外形尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	8	12	14	18	28	40	65	98	140	250
法兰连接尺寸	GB/T9113、JB/T79、HG/T20594
