进口Y形截止阀描述--
Y形截止阀阀瓣与阀杆设计为一体结构,流道与管道成一斜线,阀座密封面采用锥形结构,其优点是介质对密封面的冲刷小,不易存留杂质,减少密封面磨损和擦伤,对密封面起一定的保护作用
进口Y形截止阀特征--
Y型设计流通能力好;
整体锻造式无泄漏
不旋转阀杆可以超高温高压确保紧关闭压力
抗擦伤性能好;
具有耐磨、耐高温;
密封面堆焊,抗擦伤性好,耐冲蚀;
阀瓣底部的球头,对介质流动起很好的导向作用;
进口Y形截止阀典型应用--
高温高压管道
电力工艺阀
尿素,制药系统
导热油循环系统
蒸汽和冷凝水
热水和冷水系统
氨/氯气体
化学热流体
压缩空气和其它气体
水/乙二醇等工业流体
冷却及冷冻系统

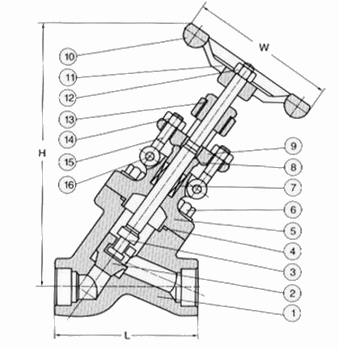

进口Y形截止阀(内螺纹,对焊,承插焊)
小口径Y形截止阀有三种阀盖设计形式:
1.螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片〔316夹柔性石墨制造〕密封。特殊要求时也可采用金属环连接.
2.设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。特殊要求时也可采用透焊连接。
3.自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。
内螺纹,对焊,承插焊 |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
L |
900Lb-1500Lb |
140 |
140 |
140 |
178 |
178 |
216 |
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
H(开) |
333 |
333 |
332 |
408 |
406 |
524 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
900LB-1500LB |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
2500LB |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 |

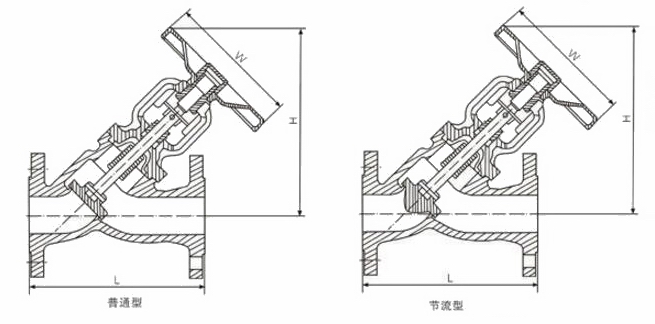

进口Y形截止阀(法兰式)
1.法兰Y型截止阀通过自动滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏的设计。
2.内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆,另一端置于阀体和阀盖之间构成静密封
3.采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。
3.适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。
1.6MPa主要外型及连接尺寸:
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
H |
195 |
195 |
200 |
200 |
230 |
235 |
260 |
275 |
352 |
385 |
445 |
605 |
730 |
805 |
880 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
Kg |
4 |
4.5 |
5 |
7 |
9 |
12.5 |
18 |
23 |
40 |
54 |
90 |
160 |
260 |
410 |
610 |
2.5 MPa主要外型及连接尺寸:
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
H |
195 |
195 |
200 |
200 |
230 |
235 |
260 |
275 |
352 |
385 |
445 |
605 |
730 |
805 |
880 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
Kg |
4 |
4.5 |
5 |
7.5 |
9.5 |
13 |
19 |
24 |
43 |
57 |
95 |
168 |
300 |
510 |
680 |
4.0 MPa主要外型及连接尺寸:
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
L |
2 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
H |
195 |
195 |
200 |
200 |
230 |
235 |
260 |
275 |
352 |
385 |
445 |
605 |
730 |
805 |
880 |
W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
340 |
400 |
450 |
450 |
500 |
500 |
Kg |
4 |
4.5 |
5 |
8 |
10 |
13.5 |
20 |
25 |
45 |
60 |
98 |
171 |
340 |
580 |
780 |
