进口蒸汽止回阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口蒸汽止回阀生产供应,主要进口蒸汽止回阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口蒸汽止回阀描述--
ALSO蒸汽止回阀是指用在蒸汽管道上的止回阀,衬套耐磨性能好,摩擦系数小,启闭件靠蒸汽或者冷凝水流动和力量自行开启或关闭,以防止蒸汽或者冷凝水倒流的阀门,动作灵活可靠,密封性能优良。
进口蒸汽止回阀工作原理--
蒸汽止回阀由阀体、阀盖、阀板等组成,介质由一端进入使阀板升高,介质流通;当介质压力消失或出口压力大于进口压力时,阀板自行下降关闭通道,起止回作用。

进口蒸汽止回阀性能规范--

公称压力(MPa)
nominalpressure
壳体试验压力(MPa)
shelltest
密封试验压力(MPa)
sealingtest
适用温度(℃)
suitabletemp
适用介质
suitablemadium
1.6 2.4 1.76 -20℃-350℃ 水、蒸汽、油品等
water,steam,oil,etc


进口蒸汽止回阀设计特点--
1.合理的结构,无需附加任何驱动附件也能自动阻止流体倒流;
2.关闭扭力小,密封性好,密封面间磨擦力小,寿命较长
3.阀瓣限位装置,防止阀瓣打开位置过高而无法关闭。
4.阀瓣采取全数控加工,阀体采用精密铸造,外表经过二次抛丸处理,外观细腻
5.耐磨、耐高温、耐腐蚀、抗擦伤性能好;
6.阀瓣关闭快速,水锤压力小
7.阀瓣行程短、关阀冲击力小
8.水平或垂直管道均可使用,安装方便
9.在使用过程中遇到温差幅度变化环境下,能自然达到化学处理性能;
10.实心销轴安装精确,强度高,保证了阀门的使用性能和使用寿命
11.摇杆具有足够的强度,关闭时有足够的自由度以利于阀瓣关闭。

进口蒸汽止回阀零件材料--

序号NO. 名称partname 材质material
1 阀体body GS-C25、CF8、CF3
2 阀瓣disc 2CR13、F304、F316
3 金属垫片Metalspiralwoundgasket 石棉+不锈钢
Asbestos+stainlesssteel、PTFE
4 阀盖bonnet GS-C25、CF8、CF3
5 六角螺母Hexagonnut ASTMA1932H、A193-8、A193-8M
6 双头螺栓bolt ASTMA193B7、A193-B8、A193-B8M

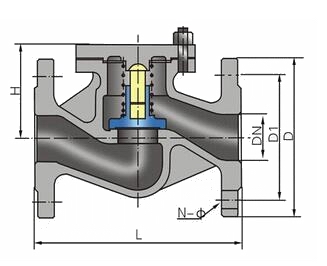

进口蒸汽止回阀外形尺寸--

压力等级
pressure
PN16
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 70 70 80 80 85 95 110 130 155 165 215 285 325 365
Kv 5.7 7.8 11.8 17.9 27.9 48.5 77.6 109 168 251 389 664 1017 1446
重量(kg)Weight 2.4 3.0 3.8 5.7 7.4 10.3 15.2 20.4 31 49 69 132 198 278
压力等级
pressure
PN25
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 70 70 80 80 85 95 110 130 155 165 215 285 325 365
Kv 5.7 7.8 11.8 17.9 27.9 48.5 77.6 109 168 251 389 664 1017 1446
重量(kg)Weight 2.4 3.0 3.8 6 8 11 16 21 32 51 70 136 318 330
压力等级
pressure
PN40
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 70 70 80 80 85 95 110 130 155 165 215 285 325 365
Kv 5.7 7.8 11.8 17.9 27.9 48.5 77.6 109 168 251 389 664 1017 1446
重量(kg)Weight 2.4 3.0 3.8 7.1 10.4 12.7 22.5 28 40 64 90 170 240 370

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
