进口衬氟截止阀描述--
ALSO衬氟截止阀是而腐蚀管道中一种常用的截断阀,阀瓣由阀杆带动并沿阀座中心轴线做升降运动来到达接通或截断管路中的介质
进口衬氟截止阀产品特性--
◆结构较简单,制造与维修都较方便。
◆密封面不易磨损、擦伤,密封性较好、寿命长。
◆启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。
◆阀瓣与阀杆设计为一体结构,结构紧凑,使用安全。
进口衬氟截止阀典型应用--
衬氟截止阀可承受除熔碱金属和元素氟以外的酸、碱、盐、氯、王水等各种强腐蚀性介质,广泛应用于化工、石油、医药、食品、钢铁、冶炼、造纸、电力、环保等腐蚀性严重的场合。
进口衬氟截止阀流量特性--

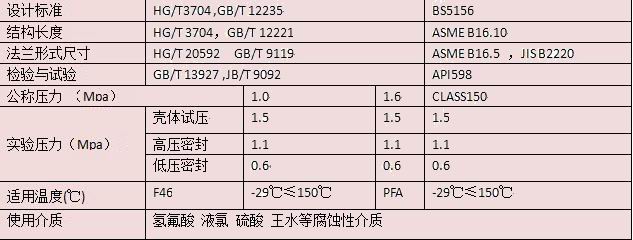

进口衬氟截止阀技术性能规范--

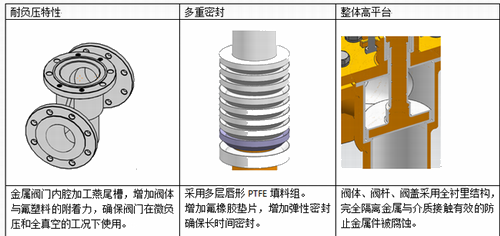

进口衬氟截止阀结构特点--

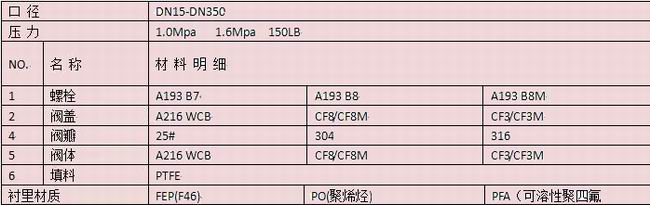

进口衬氟截止阀材料明细

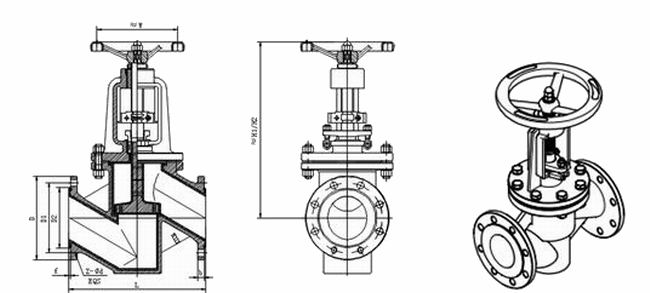

进口衬氟截止阀外形尺寸--
HG/T 20592 PN10 单位:mm
DN |
L |
D |
D1 |
D2 |
b |
Z-d |
f |
H1 |
H2 |
W |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
2.5 |
240 |
265 |
120 |
20 |
150 |
105 |
75 |
58 |
16 |
4-14 |
2.5 |
240 |
265 |
120 |
25 |
160 |
115 |
85 |
68 |
16 |
4-14 |
3 |
270 |
295 |
160 |
32 |
180 |
140 |
100 |
78 |
16 |
4-18 |
3 |
277 |
302 |
160 |
40 |
200 |
150 |
110 |
88 |
16 |
4-18 |
3.5 |
337 |
372 |
180 |
50 |
230 |
165 |
125 |
102 |
16 |
4-18 |
3.5 |
352 |
392 |
180 |
65 |
290 |
185 |
145 |
122 |
16 |
4-18 |
3.5 |
390 |
427 |
220 |
80 |
310 |
200 |
160 |
138 |
18 |
8-18 |
3.5 |
425 |
465 |
250 |
100 |
350 |
220 |
180 |
158 |
18 |
8-18 |
3.5 |
460 |
565 |
280 |
125 |
400 |
250 |
210 |
188 |
20 |
8-18 |
3.5 |
507 |
503 |
350 |
150 |
480 |
285 |
240 |
212 |
20 |
8-22 |
4 |
560 |
625 |
360 |
200 |
600 |
340 |
295 |
268 |
22 |
8-22 |
4 |
670 |
745 |
400 |
250 |
730 |
395 |
350 |
320 |
24 |
12-22 |
4 |
705 |
810 |
450 |
300 |
850 |
445 |
400 |
370 |
24 |
12-22 |
5 |
/ |
/ |
/ |
HG/T 20592 PN16 单位:mm
DN |
L |
D |
D1 |
D2 |
b |
Z-d |
f |
H1 |
H2 |
W |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
2.5 |
240 |
265 |
120 |
20 |
150 |
105 |
75 |
58 |
16 |
4-14 |
2.5 |
240 |
265 |
120 |
25 |
160 |
115 |
85 |
68 |
16 |
4-14 |
3 |
270 |
295 |
160 |
32 |
180 |
140 |
100 |
78 |
16 |
4-18 |
3 |
277 |
302 |
160 |
40 |
200 |
150 |
110 |
88 |
16 |
4-18 |
3.5 |
337 |
372 |
180 |
50 |
230 |
165 |
125 |
102 |
16 |
4-18 |
3.5 |
352 |
392 |
180 |
65 |
290 |
185 |
145 |
122 |
16 |
4-18 |
3.5 |
390 |
427 |
220 |
80 |
310 |
200 |
160 |
138 |
18 |
8-18 |
3.5 |
425 |
465 |
250 |
100 |
350 |
220 |
180 |
158 |
18 |
8-18 |
3.5 |
460 |
565 |
280 |
125 |
400 |
250 |
210 |
188 |
20 |
8-18 |
3.5 |
507 |
503 |
350 |
150 |
480 |
285 |
240 |
212 |
20 |
8-22 |
4 |
560 |
625 |
360 |
200 |
600 |
340 |
295 |
268 |
22 |
12-22 |
4 |
670 |
745 |
400 |
250 |
730 |
405 |
355 |
320 |
24 |
12-22 |
4 |
705 |
810 |
450 |
300 |
850 |
460 |
410 |
370 |
24 |
12-22 |
5 |
/ |
/ |
/ |
ASME B16.5 150LB 单位:mm
NPS |
L |
D |
D1 |
D2 |
b |
Z-d |
f |
H1 |
H2 |
W |
1/2" |
130 |
90 |
60.5 |
35 |
9 |
4-16 |
2.5 |
240 |
265 |
120 |
3/4" |
150 |
100 |
70 |
43 |
10 |
4-16 |
2.5 |
240 |
265 |
120 |
1" |
160 |
110 |
79.5 |
51 |
11 |
4-16 |
3 |
270 |
295 |
160 |
1-1/4" |
180 |
115 |
89 |
64 |
11.2 |
4-16 |
3 |
277 |
302 |
160 |
1-1/2" |
200 |
125 |
98.5 |
73 |
12.7 |
4-16 |
3.5 |
337 |
372 |
180 |
2" |
230 |
150 |
120.5 |
92 |
14.3 |
4-19 |
3.5 |
352 |
392 |
180 |
2-1/2" |
290 |
180 |
139.5 |
105 |
15.9 |
4-19 |
3.5 |
390 |
427 |
220 |
3" |
310 |
190 |
152.5 |
127 |
17.5 |
4-19 |
3.5 |
425 |
465 |
250 |
4' |
350 |
230 |
190.5 |
157 |
22.3 |
8-19 |
3.5 |
460 |
565 |
280 |
5" |
400 |
255 |
216 |
186 |
22.3 |
8-22 |
3.5 |
507 |
503 |
350 |
6" |
480 |
280 |
241.5 |
216 |
23.9 |
8-22 |
4 |
560 |
625 |
360 |
8" |
600 |
345 |
298.5 |
270 |
22 |
8-22 |
4 |
670 |
745 |
400 |
10" |
730 |
405 |
362 |
324 |
24 |
12-25 |
4 |
705 |
810 |
450 |
12" |
850 |
485 |
432 |
381 |
24 |
12-25 |
5 |
/ |
/ |
/ |
●维修前,解除管线压力并使阀门处于打开位置
●必须先查明截止阀阀上、下游管道确已卸除压力后,才能进行拆卸分解操作
●维修前,断开电源或气源
●分解及再装配时必须小心防止损伤零件的密封面,特别是内衬零件
