进口金属硬密封凸耳式蝶阀描述--
ALSO金属硬密封凸耳式蝶阀具有双向无气泡紧密关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触,因此不会产生摩擦或磨损,并且产生一种扭矩使得弹性密封具有足够的“焊接”性能.确保密封接触的均匀一致性。
进口金属硬密封凸耳式蝶阀特点--

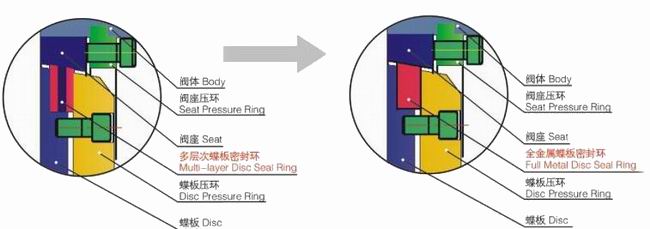

1.超长寿命设计:阀座/密封圈完全由金属材料制成,且表面硬化处理,就算启闭频繁,阀门仍能保持高密封性能,杜绝了多层次密封结构不耐冲刷的弊端,极大提高了阀门的使用寿命
2.依靠扭矩密封:阀门至始至终都能保持优越的双佝密封性能,阀门密封不依靠介质力,完全由驱动装置提供的拒矩实现密封,阀门在高、低压下均能可靠密封
3.防火设计:全金属密封副结构,使阀门具有本质防火特性

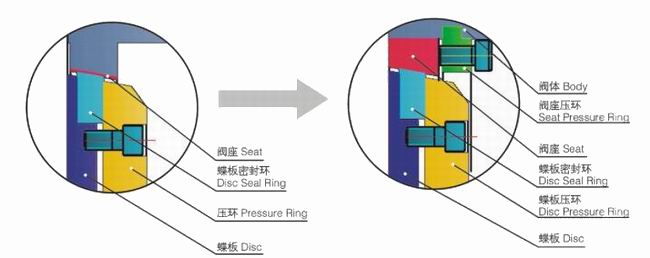

4.阀座/密封圈可现场更换:可更换式阀座/密封圈设计,便于阀门现场维护保养
5.阀杆防吹出环:防止阀杆在意外情况下被吹出

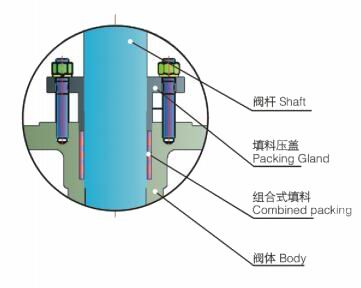

6.填料密封的高性能:采用组合式填料密封系统,确保阀门最大泄漏率≤20ppm。可选用动载密封结构,使填料持久密封,延长填料免维护周期。

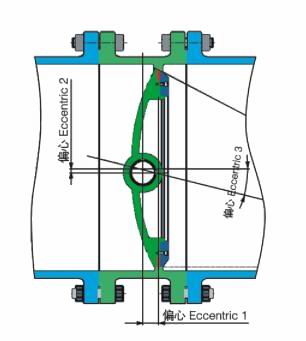

进口金属硬密封凸耳式蝶阀三偏心结构--
1.偏心一,阀杆旋转中心线与阀座中线偏离一定距离,保证密封面的完整性。
2.偏心二,阀杆旋转中心线与阀体中心线偏离一定距离,降低方面启闭时密封副之间的摩擦力
3.偏心三,阀体中心线与阀座圆锥密封面中心线偏离一定角度,使阀门开启或关闭时蝶板密封环与阀座之间迅速脱离或接触,密封副之间无摩擦、无卡挤

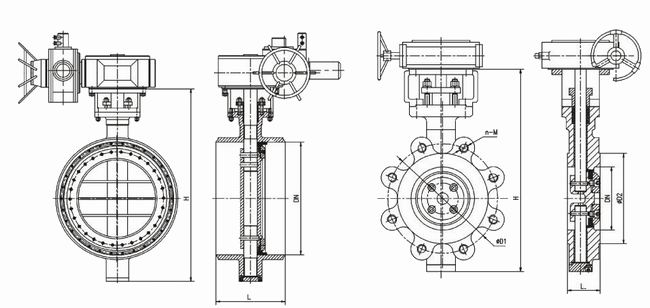

进口金属硬密封凸耳式蝶阀外形尺寸--
PN10 |
DN80 |
DN100 |
DN125 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
L |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
114 |
127 |
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
PN16 |
|||||||||||
L |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
114 |
127 |
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
PN25 |
|||||||||||
L |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
114 |
127 |
H |
310 |
325 |
360 |
395 |
480 |
550 |
610 |
710 |
755 |
835 |
900 |
PN40 |
|||||||||||
L |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
92 |
102 |
152 |
159 |
H |
310 |
325 |
360 |
395 |
515 |
675 |
805 |
850 |
895 |
960 |
1030 |
PN63 |
|||||||||||
L |
49 |
56 |
64 |
70 |
71 |
76 |
83 |
127 |
140 |
152 |
159 |
H |
310 |
325 |
360 |
430 |
535 |
695 |
805 |
880 |
930 |
990 |
1050 |
PN100 |
|||||||||||
L |
|
|
|
76 |
89 |
114 |
114 |
127 |
140 |
160 |
170 |
H |
|
|
|
425 |
640 |
745 |
820 |
935 |
975 |
1110 |
1215 |
