进口衬胶止回阀

进口衬胶止回阀描述--
ALSO衬胶止回阀将内壁衬里橡胶,是耐弱腐蚀性及非腐蚀性介质自动工作的一种单向阀门,在一个方向流动的流体压力作用下，阀瓣打开，介质接通；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
进口衬胶止回阀产品特点--
1.靠背全部硫化橡胶，并可根据介质的不同，硫化不同的橡胶，大大提高了阀门的耐腐蚀性和寿命
2.密封带:采用线密封，提高了密封的可靠性，实现零泄漏。
3.阀体采用定位阀孔，使阀门安装时定位精度高，安装方便。
4.结构性能安全可靠，关闭速度快，适用介质范围广。
进口衬胶止回阀测试--
衬里层：电火花检测 实验与检验按：GB/T 13927标准 公称压力：PN(MPa) 阀体：PN×1.5 密封：PN×1.1
材料：阀体：铸铁、球墨铸铁、碳钢
阀盖：铸铁、球墨铸铁、碳钢
衬里：橡胶 阀瓣：碳钢完全包覆橡胶
进口衬胶止回阀典型应用--
进口衬胶止回阀适用于高层建筑给水管网、电厂脱硫、有一定化学腐蚀性介质管网及污水管网。

进口衬胶止回阀外形尺寸--

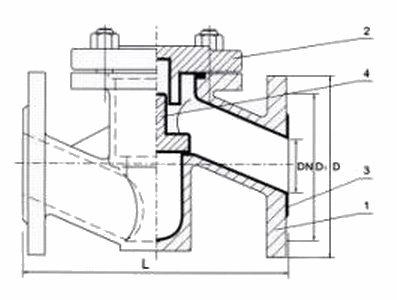

升降式衬胶止回阀

公称通径	公称压力	工作压力	L	D	D1	n-Фd
15	1.6 1.0	1.6 1.0	130	95	65	4-13.5
20			150	105	75	4-13.5
25			160	115	85	4-13.5
32			180	140	100	4-17.5
40			200	150	110	4-17.5
50			230	165	125	4-17.5
65			290	185	145	4-17.5
80			310	200	160	6/2-17.5
100			350	220	180	6/2-17.5
125			400	250	210	6/2-17.5
150			480	285	240	6/2-22
200			600	340	295	6/2-22
250			730	395	350	10/2-22 10/2-22
300			850	445	400

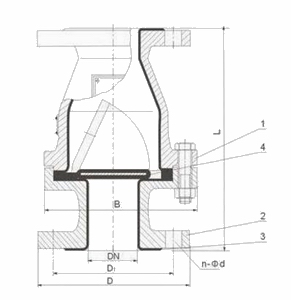

旋启式衬胶止回阀

公称通径	公称压力	工作压力	L	D	D1	n-Фd	B	质量
20	1.0	1.0	160	105	75	4-14	128
25			160	115	85	4-14	128	4.5
32			180	135	100	4-18	150	7
40			200	150	110	4-18	160	8
50			230	165	125	4-18	178	10
65			290	180	145	4-18	205	18
80			310	200	160	4-18	230	24
100			350	220	180	8-18	255	30.5
125			400	250	210	8-18	3605	47.5
150			480	285	240	8-22	345	63.5
200	0.6	0.6	500	340	295	8-22	415	96.5
250		0.4	550	395	350	12-22	495	144
300			620	445	400	12-22	540	224
350			698	505	460	16-22	620
400			787	565	515	16-22	680

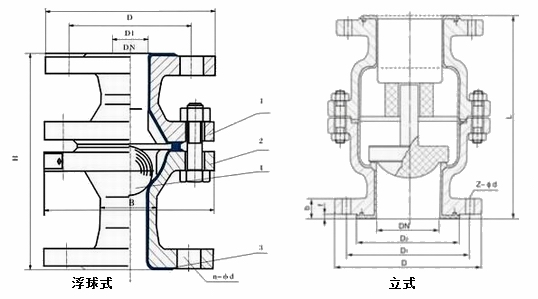

 立式和浮球式衬胶止回阀

公称通径		标准值							参考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b	Z-Φd	B	W（kg）
		PN1.0（MPa）
25	1	152	115	85	65	2	16	4-Φ14	135	6.8
40	1 1/2	165	145	110	85	3	18	4-Φ18	170	11.5
50	2	178	160	125	100	3	20	4-Φ8	190	15
65	2 1/2	190	180	145	120	3	20	4-Φ18	210	20
80	3	203	195	160	135	3	22	4-Φ18	235	23
100	4	229	215	180	155	3	22	8-Φ18	300	44
150	6	394	280	240	210	3	24	8-Φ23	440	95
