进口焊接闸阀描述--

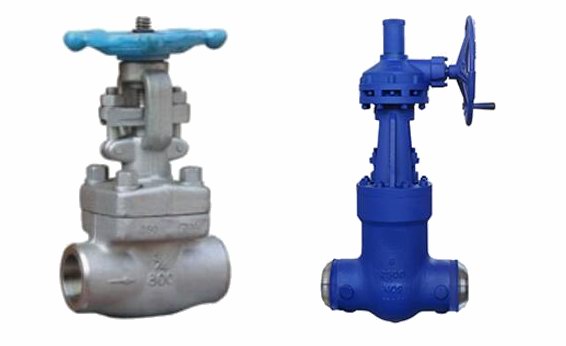

ALSO焊接闸阀有锻造和铸造阀体,高温高压工况采用自密封式结构设计,当压力越高密封性能越好。转动手轮,通过手轮与阀杆的螺纹的进、退,提升或下降与阀杆连接的阀板,达到开启和关闭的作用
进口焊接闸阀性能参数--
公称压力PN(MPa) |
壳体 |
试验压力(MPa) |
上密封 |
|
密封(液) |
密封(气) |
|||
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
进口焊接闸阀特点--
1.采用弹簧加载填料冲击系统提高填料密封的持久性和可靠性
2.流体阻力小 , 密封面受介质的忡刷和侵蚀小
3.介质流向不受限制 , 不扰流、不降低压力
4.阀盖自紧密封设计,压力越高,密封越可靠
5.双向承压密封设计,满足各类特殊工况的苛刻要求
6.密封面采用不锈钢和硬质合金,使用寿命长
7.采用柔性石墨填料、密封可靠,操作轻便灵活
8.结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
进口焊接闸阀适用温度--
壳体材料 |
适用介质 |
适用温度(℃) |
碳素钢(C型) |
水、蒸汽、油品 |
≤425 |
铬镍钛钢(P型) |
硝酸类 |
≤200 |
铬镍钼钛钢(R型) |
醋酸类 |
≤200 |
铬钼钢(I型) |
水、蒸汽、油品 |
≤550 |
进口焊接闸阀用途—
焊接闸阀的特点是耐高温高压,独特的自密封设计,压力越高,密封越可靠。适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气、油品等非腐蚀性介质。焊接闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置
进口焊接闸阀主要零件材料--
阀体、阀盖 |
阀板、阀座 |
阀杆 |
阀杆螺母 |
填料 |
手轮 |
碳素钢 |
优质碳钢+硬质合金或不锈钢 |
铬不锈钢 |
铝青铜 |
石墨石棉盘根 |
可锻铸铁 |
铬镍钛钢 |
不锈钢、不锈钢+硬质合金 |
铬镍钛不锈钢 |
铝青铜 |
聚四氟乙烯 |
可锻铸铁 |
铬镍钼钛钢 |
不锈钢、不锈钢+硬质合金 |
铬镍钛不锈钢 |
铝青铜 |
聚四氟乙烯 |
可锻铸铁 |
铬钼钢 |
合金钢+硬质合金 |
铬钼钢 |
铝青铜 |
柔性石棉 |
可锻铸铁 |
