进口衬氟止回阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口衬氟止回阀生产供应,主要进口衬氟止回阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口衬氟止回阀描述--
ALSO进口衬氟止回阀是一种自动阀,只允许介质向一个方向流动,而且阻止流体倒流,在一个方向流动的压力作用下,阀瓣打开,流体反方向流动的压力和阀瓣,PTFE阀球的自重,作用于阀座,从而切断流动
进口衬氟止回阀优点--
水平安装、垂直安装等结构
介质所能达到的地方全部采用衬里工艺,而各种腐蚀
摩擦小,润滑性能好,防污、防粘、防静电;
产品连接件少,整体钢性好。

进口衬氟止回阀材料明细表--

压力 1.0MPa    1.6MPa    150LB
序号 名称 材料明细
1 阀体、阀瓣、阀盖 A216 WCB+衬里材质 A351 CF8/A351
CF8M+衬里材质
A351 CF3 /A351 CF3M
+衬里材质
2 PTFE
3 衬里材质 FEP PFA GXPO
4 螺栓 A193 B7 A320 B8 A193B8M

进口衬氟止回阀技术性能规范-

设计标准 HG/T 3704, GB/T 12235 API 6D
结构长度 HG/T 3704, GB/T 12221 ASME B16.10
法兰形式尺寸 HG/T 20592, GB/T 9119 ASME B16.5, JIS B2220
检验与试验 GBT 13927, JB/T 9092 API 598
公称压力( MPa) 1.0 1.6 150Lb
实验压力( MPa) 壳体试压 1.5 1.5 1.5
高压密封 1.1 1.1 1.1
低压密封 0.6 0.6 0.6
适用温度(℃) PFA: -30~200   FEP -30~150 GXPO -10~80
适用介质 盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质

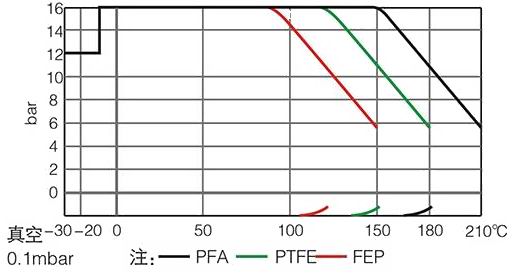

进口衬氟止回阀压力温度曲线图--

进口衬氟止回阀压力温度曲线图

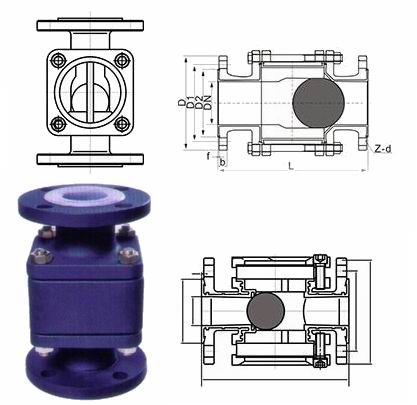

进口旋启式衬氟止回阀外形尺寸--

HG/T 20592 PN10 (单位:mm)

DN L1 L2 D D1 D2 Z-d f b
15 / 130 95 65 45 4-14 2 14
20 / 150 105 75 55 4-14 2 14
25 / 160 115 85 65 4-14 2 14
32 / 180 140 100 78 4-18 3 16
40 / 200 150 110 85 4-18 3 16
50 43 230 165 125 100 4-18 3 16
65 46 290 185 145 120 4-18 3 18
80 46 310 200 160 135 4-18 3 20
100 52 350 220 180 155 8-18 3 20
125 56 400 250 210 185 8-18 3 22
150 56 480 285 240 210 8-23 3 24
200 60 495 340 295 265 8-23 3 26
250 68 550 395 350 320 12-23 4 28
300 78 620 445 400 368 12-23 4 28
350 78 720 505 460 428 16-23 5 28

HG/T 20592 PN16

15 / 130 95 65 45 4-14 2 14
20 / 150 105 75 55 4-14 2 14
25 / 160 115 85 65 4-14 2 14
32 / 180 140 100 78 4-18 3 16
40 / 200 150 110 85 4-18 3 16
50 43 230 165 125 100 4-18 3 16
65 46 290 185 145 120 4-18 3 18
80 46 310 200 160 135 8-18 3 20
100 52 350 220 180 155 8-18 3 20
125 56 400 250 210 185 8-18 3 22
150 56 480 285 240 210 8-23 3 24
200 60 495 340 295 265 12-23 3 26
250 68 550 405 355 320 12-25 4 28
300 78 620 460 410 375 12-25 4 29
350 78 720 520 470 435 16-25 5 34

ASME 816.5 Class150

1/2 / 130 89 60.5 35 4-16 2 12
3/4 / 150 98 700 43 4-16 2 12
1 / 160 108 79.5 51 4-16 2 12
1 1/4 / 180 117 89.0 64 4-16 2 13
1 1/2 / 200 127 98.5 73 4-16 2 15
2 43 230 152 120.5 92 4-19 2 16
2 1/2 46 290 178 139.5 105 4-19 2 18
3 46 310 190 152.5 127 4-19 2 19
4 52 350 229 190.5 157 8-19 2 24
5 56 400 254 216.0 186 8-22 3 24
6 56 480 279 241.5 216 8-22 3 26
8 60 495 343 298.5 270 8-22 3 29
10 68 550 406 362.0 324 12-25 3 31
12 78 620 482.6 431.8 381 12-25 4 34.7
14 78 720 533.4 476.2 412.7 12-29 5 39

进口升降式衬氟止回阀外形尺寸--

HG/T 20592 PN10 (单位:mm)

DN L1 L2 D D1 D2 Z-d f b H
15 130 80 95 65 45 4-14 2 14 82
20 150 90 105 75 55 4-14 2 14 82
25 160 105 115 85 65 4-14 2 14 98
32 180 110 140 100 78 4-18 3 16 110
40 200 125 150 110 85 4-18 3 16 118
50 230 140 165 125 100 4-18 3 16 138
65 290 160 185 145 120 4-18 3 18 156
80 310 185 200 160 135 8-18 3 20 160
100 350 210 220 180 155 8-18 3 20 185
125 400 250 250 210 185 8-18 3 22 208
150 480 300 285 240 210 8-23 3 24 245
200 600 460 340 295 265 8-23 3 26 298
250 730 520 395 350 320 12-23 4 28 342
300 850 700 445 400 368 12-23 4 28
350 980 750 505 460 428 16-23 5 28

HG/T 20592 PN16

15 130 80 95 65 45 4-14 2 14 82
20 150 90 105 75 55 4-14 2 14 82
25 160 105 115 85 65 4-14 2 14 98
32 180 110 140 100 78 4-18 3 16 110
40 200 125 150 110 85 4-18 3 16 118
50 230 140 165 125 100 4-18 3 16 138
65 290 160 185 145 120 4-18 3 18 156
80 310 185 200 160 135 8-18 3 20 160
100 350 210 220 180 155 8-18 3 20 185
125 400 250 250 210 185 8-18 3 22 208
150 480 300 285 240 210 8-23 3 24 245
200 600 460 340 295 265 12-23 3 26 298
250 730 520 405 355 320 12-25 4 28 342
300 850 700 460 410 375 12-25 4 29
350 980 750 520 470 435 16-25 5 34

ASME 816.5 Class150

1/2 130 80 89 60.5 35 4-16 2 12 82
3/4 150 90 98 700 43 4-16 2 12 82
1 160 105 108 79.5 51 4-16 2 12 98
1 1/4 180 110 117 89.0 64 4-16 2 13 110
1 1/2 200 125 127 98.5 73 4-16 2 15 118
2 230 140 152 120.5 92 4-19 2 16 138
2 1/2 290 160 178 139.5 105 4-19 2 18 156
3 310 185 190 152.5 127 4-19 2 19 160
4 350 210 229 190.5 157 8-19 2 24 185
5 400 250 254 216.0 186 8-22 3 24 208
6 480 300 279 241.5 216 8-22 3 26 245
8 600 460 343 298.5 270 8-22 3 29 298
10 730 520 406 362.0 324 12-25 3 31 342
12 850 700 485 432 381 12-25 4 34.7
14 980 750 535 476 412.7 12-29 5 39

进口浮球式衬氟止回阀外形尺寸--

HG/T 20592 PN10 单位:mm

DN L D D1 D2 Z-d f b
15 130 95 65 45 4-14 2 14
20 150 105 75 55 4-14 2 14
25 160 115 85 65 4-14 2 14
32 180 140 100 78 4-18 3 16
40 200 150 110 85 4-18 3 16
50 230 165 125 100 4-18 3 16
65 290 185 145 120 4-18 3 18
80 310 200 160 135 8-18 3 20
100 350 220 180 155 8-18 3 20
125 400 250 210 185 8-18 3 22
150 480 285 240 210 8-23 3 24

HG/T 20592 PN16

15 130 95 65 45 4-14 2 14
20 150 105 75 55 4-14 2 14
25 160 115 85 65 4-14 2 14
32 180 140 100 78 4-18 3 16
40 200 150 110 85 4-18 3 16
50 230 165 125 100 4-18 3 16
65 290 185 145 120 4-18 3 18
80 310 200 160 135 8-18 3 20
100 350 220 180 155 8-18 3 20
125 400 250 210 185 8-18 3 22
150 480 285 240 210 8-23 3 24

ASME 816.5 Class150

1/2 130 89 60.5 35 4-16 2 12
3/4 150 98 70.0 43 4-16 2 12
1 160 108 79.5 51 4-16 2 12
1 1/4 180 117 89.0 64 4-16 2 13
1 1/2 200 127 98.5 73 4-16 2 15
2 230 152 120.5 92 4-19 2 16
2 1/2 290 178 139.5 105 4-19 2 18
3 310 190 152.5 127 4-19 2 19
4 350 229 190.5 157 8-19 2 24
5 400 254 216.0 186 8-22 3 24
6 480 279 241.5 216 8-22 3 26

进口衬氟止回阀典型应用--
进口衬氟止回阀可承受除熔碱金属和元素氟以外的酸、碱、盐、氯、王水等各种强腐蚀性介质,广泛应用于化工、石油、医药、食品、钢铁、冶炼、造纸、电力、环保等腐蚀性严重的场合。
