进口波纹管式疏水阀

作者：admin 发布时间：2021-01-10 00:00:00点击：

美国沃尔顿旗下品牌，埃索ALSO进口泵阀品牌。

美国沃尔顿,专业进口波纹管式疏水阀生产供应,主要进口波纹管式疏水阀，泵，阀门，水处理设备，流量计，消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。

进口波纹管式疏水阀描述--
ALSO热靜力波纹管式疏水阀适用于蒸汽主管和支管、散热器、换热器、夹套锅、加热盘管、烘干机、消毒器、层压机、伴热管线、散热片、盘管等特殊场合，主要用于凝结水负荷很低的场合。
进口波纹管式疏水阀工作原理--

1.当装置启动时，空气进入疏水阀，阀芯在弹簧的弹力下处于开启位置。

2.紧接着冷凝水进入疏水阀，在低温状态下，波纹管元件内的感温液体处于冷凝状态，阀芯完全开启，迅速排放冷凝水。

3.热凝水进入疏水阀，波纹管内的感温液体随着温度的升高开始蒸发膨胀，内压增加使波纹管元件伸长，带动阀芯向关闭方向移动，温度达到饱和温度之前，阀芯完全关闭阀门。

4.聚集在阀内的热凝水慢慢冷却降温后，波纹管元件因为内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。
进口波纹管式疏水阀产品特点--
结构简单、体积小、重量轻，安装空间小、排量大；
抗腐蚀、耐水锤、耐过热、不为冰冻损坏；
启机阶段阀门全开，能快速排除空气和其它不凝结气体；
根据工作压力的变化而自动调节。
结构紧凑且阀门坚固，减小了重量和尺寸，便于存放及安装；
能够精确开启和关闭，避免损失蒸汽；
动作灵敏，抗水击，无噪音，排放温度可在线调节；
利用高温凝结水行程水封式，有效减少蒸汽泄漏；

进口波纹管式疏水阀性能参数--

壳体压力等级 Shell pressure rank	1.6、2.5mpa	最大工作压差 Biggest work differential pressure	2.5mpa	允许背压率 Permission back pressure rate	≥75%
负荷泄露率 Load divulging rate	0%	适用过热蒸汽 Has been suitable the hot steam	优秀 Outstanding	节能效果 Energy conservation effect	优秀 Outstanding
使用介质 Applied medium	蒸汽、凝结水 Steam，condensing water	排放方式 Discharges the way	连续方式 Continual way	抗水击 Anti-pressure surge	优秀 Outstanding

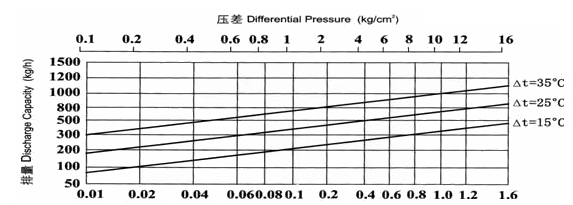

进口波纹管式疏水阀排量图--

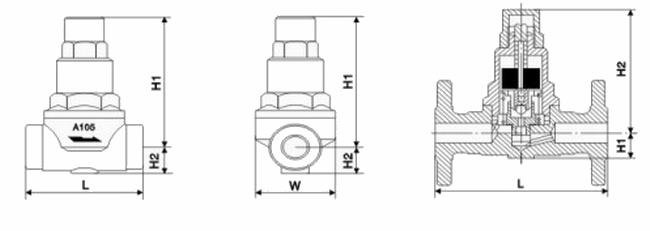

进口波纹管式疏水阀外形尺寸--

Model 产品型号	Nominal diameter 公称通径 DN	Connection 连接方式	Pressure raring 使用压力 MPa	Max allowable（℃）最高允许温度	Adjustment Rating（℃）调整温度范围	External diamensions（mm）外型尺寸				Re.weight 参考重量（kg）
Model 产品型号	Nominal diameter 公称通径 DN	Connection 连接方式	Pressure raring 使用压力 MPa	Max allowable（℃）最高允许温度	Adjustment Rating（℃）调整温度范围	L	H1	H2	W	Re.weight 参考重量（kg）
16Q-TB1183	15~20 25	Thread 螺纹	0.01~1.6	220	50~180	90 95	108	25	63	1.8
16Q-TB4183	15~20 25 32~50	Flange 法兰	0.01~1.6	220	50~180	150 160 230	108	25	63	3.2 3.9 5.6
16Q-TB6183	15~20 25	Socket weld 承插焊	0.01~1.6	220	50~180	90 95	108	25	63	1.8
