进口可调式减压稳压阀

进口水用减压阀 描述--
ALSO可调式减压稳压阀的结构有膜片式和活塞式两类结构,一般用于高层建筑、生活给水、消防及工业给水系统,将进口压力减至需要的出口压力的功能。

  进口水用减压阀 原理--
ALSO进口可调式减压稳压阀利用管路中的水压自动操作主阀瓣的上下移动，控制阀门的开度，调节下游压力，使下游压力维持在导阀弹簧设定值上，当下游压力超过设定值时，减压阀将自动关闭，不管进口压力怎样波动，都可输出稳定的出口压力。不管下游流量怎样变换，都能维持出口稳定在导阀设定值上。同时通过导阀节的出口压力调节范围大，可达到阀前压力10-80%。

  进口水用减压阀 结构特点-
1.压力控制稳定可靠。导阀、主阀连续工作，下游压力变化连续、平稳，不受进口压力影响;
2.操作方便。工作压力调定后，当上游压力或流量变动时主阀自动调节，稳定了下游压力。
3.阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

隔膜式--

1.采用不同用途可以将两个腔室被此隔离或相通，以实现缓开、缓闭或速闭等辅助功能，在一定程度上阻碍水锤的产生或缓解水锤的力度，保护阀后的其他设备不受损坏。除此之外，阀盖与上腔室连为一体，使得阀盖、上腔室、阀杆、阀盘成为整体，只要松开阀体与阀盖的连接螺栓，即可将其一并取出方便维修及更换易损件。

2.采用阀杆两头导向的结构，中段长节距导向，避免了阀盖和阀座上的导向孔因加工或安装不同心，导致阀杆运动受阻，易卡死现象，中段导向套与上阀体整体绕铸，加工精度得到保证，同时在与阀杆的接触面间加一铜质衬套，保证阀杆表面不被唐损，擦毛，使阀杆运动自如、平稳灵活、可靠

活塞式--

1.采用小活塞缸式，磨擦力小，运动灵活，活塞用双道O型密封环，阀门关闭时间可在3-60秒内任意调节。

2.采用主副密封结构，主密封阀随着介质的压力大小自动打开或关闭。副密封阀盘受到控制室介质的影响，随水锤峰值到达时间的长短自行关闭，从而消除水击现象。

进口水用减压阀 技术参数--

公称压力    (MPa)	试验压力(MPa)		调压范围	适用温度	适用介质
	壳体	密封
1.0	1.5	1.1	0.05～0.8 MPa   0.12～1.4 MPa   0.12～1.6 MPa	≤80℃	水
1.6	2.4	1.76
2.5	3.75	2.75

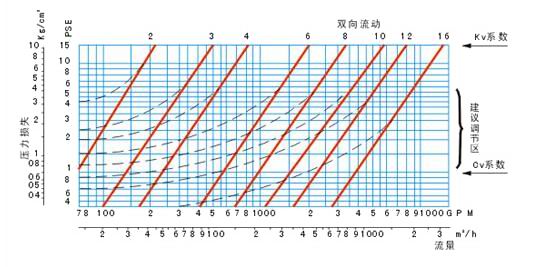

进口水用减压阀 流量曲线图--

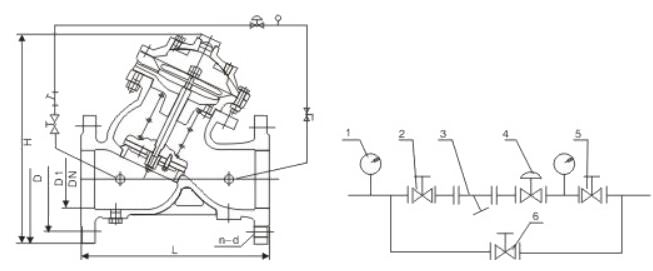

进口水用减压阀 安装示意图--

1、压力表 2、弹性座封闸阀 3、过滤器  4、可调试减压稳压阀 5、弹性座封闸阀

进口水用减压阀 外形尺寸--

DN	L	H	D			D1			n-d
			1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	200	300	165	165	165	125	125	125	4-18	4-18	4-18
65	210	337	185	185	185	145	145	145	4-18	4-18	8-18
80	235	467	200	200	200	160	160	160	8-18	8-18	8-18
100	275	520	220	220	220	180	180	190	8-18	8-18	8-22
125	310	580	250	250	235	210	210	220	8-18	8-18	8-26
150	345	640	285	285	270	240	240	250	8-22	8-22	8-26
200	415	778	340	340	300	295	295	310	8-22	12-22	12-26
250	485	889	395	405	360	350	355	370	12-22	12-26	12-30
300	540	1010	445	460	425	400	410	430	12-22	12-26	16-30
350	595	1037	505	520	485	460	470	490	16-22	16-26	16-33
400	655	1264	565	580	555	515	525	550	16-26	16-30	16-36
450	710	1294	615	640	620	565	585	600	20-26	16-30	20-36
500	760	1324	670	715	670	620	650	660	20-26	20-33	20-36
600	850	1600	780	840	730	725	770		20-30	20-36
700	950	1750	895	910		840	840		24-30	24-36
800	1120	1900	1015	1025		950	950		24-33	24-39
