进口蒸汽安全阀描述--
ALSO法兰安全阀是封闭系统的一种安全保护阀,它的启闭件受外力作用处于常闭状态,系统内压力超过允许值之前,安全阀应密封可靠无泄漏现象。安全阀用于不可压缩流体的工况时,当系统超过允许值时,阀门应立即开启,继而全量释放,使压力下降,以防止设备或管路内压力继续升高,当压力降低到规定值时,阀门应及时关闭,并保证密封,从而保证设备安全运行。安全阀属于自动阀体,不仅可给热膨胀液体提供过压保护,而且还可在蒸汽,空气或气体系统中起到快速响应。
进口蒸汽安全阀整定压力等级--
公称压力(MPa) | 整定压力等级 | |||||||
1.6 | 0.06~0.1 | 0.1~0.16 | 0.16~0.25 | 0.4~0.6 | 0.6~0.8 | 0.8~1.0 | 1.0~1.3 | 1.3~1.6 |
2.5 | 1.3~1.6 | 1.6~2.0 | 2.0~2.5 | |||||
4.0 | 1.3~1.6 | 1.6~2.0 | 2.0~2.5 | 2.5~3.2 | 3.2~4.0 |
进口蒸汽安全阀特点--
全启式结构,排量大
阀瓣处设有反冲盘部件
带提升扳手可定期检验阀门开启的灵活性
整定压力偏差小,可达±3%
选用优质的弹簧钢,保证弹簧的寿命和稳定性
平面结构的阀瓣和阀座易于维修和重新加工
阀盖敞开式设计可用于温度较高的介质
进口蒸汽安全阀性能参数--
型号 | 铸钢型 WCB |
304不锈钢型 CF8 |
|
口径范围 | DN25~DN150 | ||
适用温度 | ≤450°C | ||
适用介质 | 水、蒸汽、油品 | 腐蚀性介质 | |
材料 | 1、阀体 | WCB | CF8 |
2、阀座 | 2Cr13 | CF8 | |
3、调节圈 | 2Cr13 | CF8 | |
4、反冲盘 | 2Cr13 | 304SS | |
5、阀瓣 | 2Cr13 | 304SS | |
6、导向套 | 2Cr13 | 304SS | |
7、阀盖 | WCB | CF8 | |
8、弹簧 | 50CrVa | 50CrVa包覆TEFLON | |
9、阀杆 | 2Cr13 | 2Cr13 | |
10、调整螺杆 | 45#钢 | 2Cr13 | |
11、保护罩 | ZG200 | ZG200 | |
密封面材料 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 |
进口蒸汽安全阀用途--
法兰安全阀适用于水,油品,天然气,空气,饱和蒸汽,锅炉、压力容器管道上,控制压力不超过规定值,具有动作精度高,重复性好,回座准确,操作维护方便。

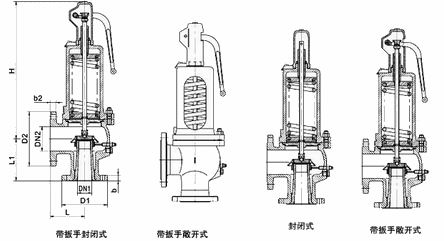

进口蒸汽安全阀连接尺寸--
DN×DN1 | 20×32 | 25×40 | 32×50 | 40×65 | 50×80 | 65×100 | 80×125 | 100×150 | 125×200 | 150×250 | |
D | PN16 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 |
PN40 | 235 | 220 | 300 | ||||||||
K | PN16 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
PN40 | 190 | 220 | 250 | ||||||||
b | 20 | 20 | 20 | 21 | 22 | 24 | 26 | 28 | 31 | 34 | |
D1 | PN16 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 |
K1 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | |
b1 | 19 | 19 | 20 | 20 | 20 | 20 | 22 | 22 | 27 | 29 | |
L | 85 | 100 | 110 | 115 | 120 | 140 | 160 | 180 | 200 | 220 | |
L1 | 95 | 105 | 115 | 140 | 150 | 170 | 195 | 220 | 250 | 285 | |
≈H | 298 | 311 | 315 | 355 | 405 | 555 | 580 | 690 | 845 | 890 | |
排污孔(带螺塞) | G3/8〞 | G1/2〞 |
