进口活塞式安全泄压阀

作者：admin 发布时间：2021-01-10 00:00:00点击：

美国沃尔顿旗下品牌，埃索ALSO进口泵阀品牌。

美国沃尔顿,专业进口活塞式安全泄压阀生产供应,主要进口活塞式安全泄压阀，泵，阀门，水处理设备，流量计，消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。

进口活塞式安全泄压阀描述--
ALSO活塞式安全泄压阀时可将给水管路中超过先导阀安全设定值的压力释放掉，并维持管路压力在一安全设定值之下，以防止管路中高压或突压毁损管线或设备，可用于高层大楼消防测试循环系统以及其他给水平衡系统之泄压用。
进口活塞式安全泄压阀用途--
本阀作持压阀时可维持主阀上游供水压力于某一设定值以上，以保障主阀上游供水区的压力，主要用于城市低压供水区域。
进口活塞式安全泄压阀调节范围--
压力等级：PN10（调节范围0.3-0.9M Pa）
PN16（调节范围0.5-1 .4MPa）
PN25（调节范围0.5-2.4MPa）

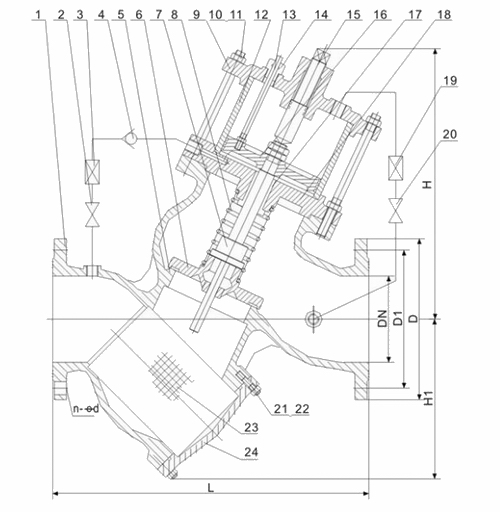

进口活塞式安全泄压阀结构图--

**进口活塞式安全泄压阀材料表**
序号	零件名称	主要材质
1	阀体	铸铁、铸钢
2\20	球阀	黄铜
3\19	Y型过滤器	黄铜
4	微止回阀	黄铜
5	阀座	铸钢
6	阀瓣	铸钢
7	阀杆	不锈钢
8	压缩弹簧	不锈钢
9	阀盖	铸铁、铸钢
10	六角螺母	碳素钢
11	双头螺柱	碳素钢
12	活塞缸	不锈钢
13	指示杆	不锈钢
14	填料盒	黄铜
15	调节螺杆	不锈钢
16	活塞	不锈钢
17	导向套	黄铜
18	活塞座	铸铁、铸钢
21	六角螺母	碳素钢
22	双头螺柱	碳素钢
23	过滤网	不锈钢
24	过滤网盖	铸铁、铸钢

**进口活塞式安全泄压阀外形尺寸**
公称通径	L	D			D1			Z-Φ
公称通径	L	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
40	260	150			110			4-18
50	300	160			125			4-18
65	340	180			145			4-18		8-18
80	380	195			160			4-18	4-18	8-18
100	430	215		230	190		190	8-18		8-23
125	450	245		270	210		220	8-18		8-25
150	480	285		300	240		250	8-23		8-25
200	600	335		360	295		310	8-23	12-23	12-25
250	730	390	405	425	350	355	370	12-23	12-25	12-30
300	850	440	460	485	400	410	430	12-23	12-25	16-30
350	980	500	520	550	460	470	490	16-23	16-25	16-34
400	1100	565	580	620	515	525	550	16-25	16-30	16-34

声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
