进口流量控制阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口流量控制阀生产供应,主要进口流量控制阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口流量控制阀用途--
ALSO流量控制阀用于维持水泵前后的恒定压差,控制水泵扬程,起到限制水泵工作流量,防止水泵过载,防止停泵回流的作用,多用于多泵联送水的管路系统中。
进口流量控制阀描述--
流量控制阀是一种采用高精度先导式方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中,保持预定流量不变,将过大流量限制在一个预定值,并将上游高压适当降低,即使主阀上游的压力发生变化,也不会影响主阀下游的流量。流量控制阀一改常规节流阀的原理,利用相关导阀,最大限度地减少能量在节流过程中的损失。如遇紧急情况可以完全截止流量避免损失。控制灵敏度高,安全可靠,调试简便,使用寿命长。

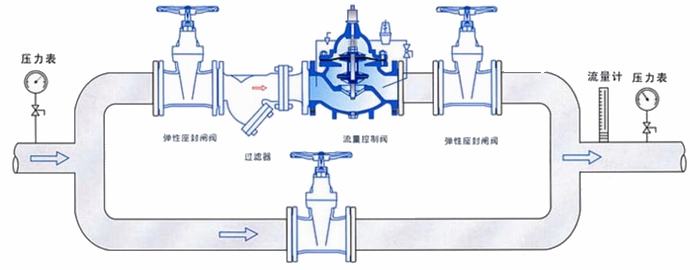

进口流量控制阀安装示意图--

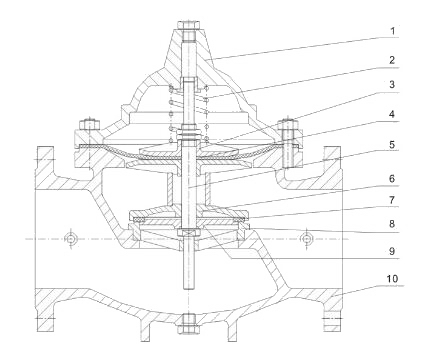

进口流量控制阀结构图--

进口流量控制阀结构图

进口流量控制阀材料表-

序号 零件名称 主要材质
1 阀盖 灰铸铁、球墨铸铁、碳素钢、不锈钢
2 压缩弹簧 硅锰钢、铬钒钢、不锈钢
3 膜片压板

黄铜、碳素钢、球墨铸铁

4 膜片 丁晴橡胶
5 阀杆 不锈钢
6 密封圈

黄铜、碳素钢、球墨铸铁

7 密封圈 丁晴橡胶
8 阀座 黄铜、不锈钢、碳素钢
9 阀板压板 黄铜、碳素钢、球墨铸铁
10 阀体 灰铸铁、球墨铸铁、碳素钢、不锈钢

进口流量控制阀外形尺寸

公称通径

L D D1 Z-Φ
PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
32 180 140 100 4-18
40 200 150 110 4-18
50 203 165 125 4-18
65 216 185 145 4-18 8-18

80

241 200 160 4-18 4-18 8-18
100 292 220 235 180 190 8-18 8-23
125 330 250 270 210 220 8-18 8-25
150 394 285 300 240 250 8-23 8-25
200 457 340 360 295 310 8-23 12-23 12-25
250 533 395 405 425 350 355 370 12-23 12-25 12-30
300 610 445 60 485 400 410 430 12-23 12-25 16-30
350 686 505 520 550 460 470 490 16-23 16-25 16-34
400 762 565 580 620 515 525 550 16-25 16-30 16-34
450 864 615 640 670 565 585 600 20-25 20-30 20-36
500 914 670 715 730 620 650 660 20-25 20-34 20-36
