进口水泵控制阀

进口水泵控制阀 描述--
ALSO水泵控制阀具有缓闭的功能。于水泵电机停止运行前，可先行关闭主阀约90%，再停止水泵电机的运转，其余10%再行关闭，这样可完全防止水锤和水击的发生
进口水泵控制阀 动作原理--
水泵控制阀是通过一个双腔控制室，利用液压原理控制主阀板缓慢开启或处于调节状态。阀门在阀盖上配置调节螺杆装置，因而可以控制阀门的最大开度和流量，并在必要时可以手动阀。
1.全开状态
当水泵启动后，阀门进水口压力上升，压力水一方面推动主阀瓣开启，另一方面通过导管系统进入活塞下腔，而阀门在二合力的作用下缓慢开启。
2.全闭状态
当水泵停机后，阀门中的水流速度降低，在接于近零时，主阀板在弹簧和自身重力作用下快速关闭，而阀后的压力水通过导管系统返回到活塞上腔，并推动固定在阀杆上的小阀板缓慢关闭。

进口水泵控制阀 特点--
1、防水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

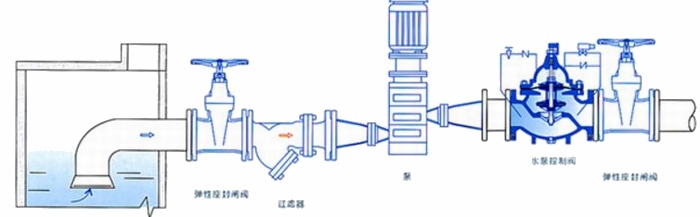

进口水泵控制阀 安装示意图--

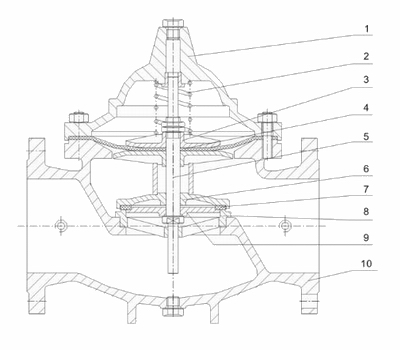

进口水泵控制阀 结构图--

进口水泵控制阀 材料表

序号	零件名称	主要材质
1	阀盖	灰铸铁、球墨铸铁、碳素钢、不锈钢
2	压缩弹簧	硅锰钢、铬钒钢、不锈钢
3	膜片压板	黄铜、碳素钢、球墨铸铁
4	膜片	丁晴橡胶
5	阀杆	不锈钢
6	密封圈	黄铜、碳素钢、球墨铸铁
7	密封圈	丁晴橡胶
8	阀座	黄铜、不锈钢、碳素钢
9	阀板压板	黄铜、碳素钢、球墨铸铁
10	阀体	灰铸铁、球墨铸铁、碳素钢、不锈钢

进口水泵控制阀 外形尺寸

公称通径	L	D			D1			Z-Φ
		PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
32	180	140			100			4-18
40	200	150			110			4-18
50	203	165			125			4-18
65	216	185			145			4-18		8-18
80	241	200			160			4-18	4-18	8-18
100	292	220		235	180		190	8-18		8-23
125	330	250		270	210		220	8-18		8-25
150	394	285		300	240		250	8-23		8-25
200	457	340		360	295		310	8-23	12-23	12-25
250	533	395	405	425	350	355	370	12-23	12-25	12-30
300	610	445	60	485	400	410	430	12-23	12-25	16-30
350	686	505	520	550	460	470	490	16-23	16-25	16-34
400	762	565	580	620	515	525	550	16-25	16-30	16-34
450	864	615	640	670	565	585	600	20-25	20-30	20-36
500	914	670	715	730	620	650	660	20-25	20-34	20-36

声明：本产品介绍中所有文字、数据、图片考虑到使用工况条件不同，难免会产生误差、不恰当或是有不充分的描述，故均适用于参考，同一种产品在不同的场合与工况有不同的搭配，如果您对本文中所提供的产品内容有任何疑问，如果您是非专业人士，欢迎您向本公司来电咨询，请您联系我们，我们将竭诚为您服务！
