进口压差旁通阀(进口恒定压差阀)

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口压差旁通阀(进口恒定压差阀)生产供应,主要进口压差旁通阀(进口恒定压差阀),泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口压差旁通阀描述--
ALSO进口压差旁通阀装置于管路中,维持一个阀门或泵的两端设定的压差,而不管上游压力如何变化。如果配备止回阀,在出现反向流动时会自动关闭。
进口压差旁通阀原理--
当主阀进出口间压差变化时,接管A与接管B间压差发生变化,此变导阀的开度。压差大时导阀开度大,控制室通过C管的下泄水量增大,主阀控制室压力下降,主阀开度增大,主阀进出口间压差变小。反之,若主阀进出口间压差变小,则导阀开度变小,主阀控制室压力上升,推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在社顶值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。本产品利用水力自力控制,不需要其它装置和能源,保养简便,广泛用于高层建筑、生活区等供水管网系统及城市供水工程.
进口压差旁通阀特点--
依靠压差自动工作无须外界动力;
可以直接显示控制压差;
可以直接设定控制压差;
控制压差调节灵敏,操作简单;
控制压差可调范围:0.05~0.6Mpa
控制压差误差≤±5%;
恒定阀门两端及被控系统压差,支持用户系统变流量运行

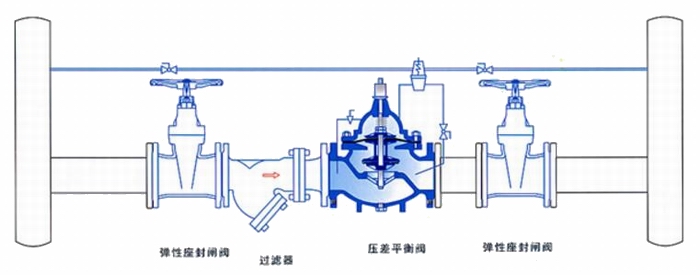

进口压差旁通阀安装示意图--

进口压差旁通阀安装示意图

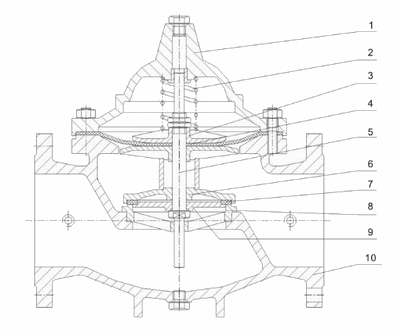

进口压差旁通阀结构图--

进口压差旁通阀结构图

进口压差旁通阀材料表

序号 零件名称 主要材质
1 阀盖 灰铸铁、球墨铸铁、碳素钢、不锈钢
2 压缩弹簧 硅锰钢、铬钒钢、不锈钢
3 膜片压板

黄铜、碳素钢、球墨铸铁

4 膜片 丁晴橡胶
5 阀杆 不锈钢
6 密封圈

黄铜、碳素钢、球墨铸铁

7 密封圈 丁晴橡胶
8 阀座 黄铜、不锈钢、碳素钢
9 阀板压板 黄铜、碳素钢、球墨铸铁
10 阀体 灰铸铁、球墨铸铁、碳素钢、不锈钢

进口压差旁通阀外形尺寸

公称通径

L D D1 Z-Φ
PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
32 180 140 100 4-18
40 200 150 110 4-18
50 203 165 125 4-18
65 216 185 145 4-18 8-18

80

241 200 160 4-18 4-18 8-18
100 292 220 235 180 190 8-18 8-23
125 330 250 270 210 220 8-18 8-25
150 394 285 300 240 250 8-23 8-25
200 457 340 360 295 310 8-23 12-23 12-25
250 533 395 405 425 350 355 370 12-23 12-25 12-30
300 610 445 60 485 400 410 430 12-23 12-25 16-30
350 686 505 520 550 460 470 490 16-23 16-25 16-34
400 762 565 580 620 515 525 550 16-25 16-30 16-34
450 864 615 640 670 565 585 600 20-25 20-30 20-36
500 914 670 715 730 620 650 660 20-25 20-34 20-36
