进口缓闭止回阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口缓闭止回阀生产供应,主要进口缓闭止回阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口缓闭止回阀描述--
1.缓闭止回阀具有开启和关闭速度调控的逆止阀,于启动或停止抽水机运转时,可配合现场调节至最佳开启和关闭速度。
2.可用于高层建筑,减少水锤及水击现象的产生,以达到静音关闭的效果。
3.主要安装在取水、送水、加压、潜水污水等泵站的水泵出水管道上,同时兼具止回阀,截止阀,过滤器,调节阀以及水锤消除器的作用。
进口缓闭止回阀原理--
1.当水泵开启时,水通过导管进入中腔,推动活塞上升,主阀开启。
2.当水泵停止工作时,活塞在回水压力下降,由于进口处针形阀比出口球阀流量小,因此活塞缓慢下降,主阀也随之缓慢关闭。
进口缓闭止回阀特点--
1.将缓开、速闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。
2.只需操作水泵电机启闭按扭,阀门即按照水泵操作规程实现自动开闭。
3.阀体采用了全通道流线型直流式设计,压力损失小、流量大、具体积小、重量轻

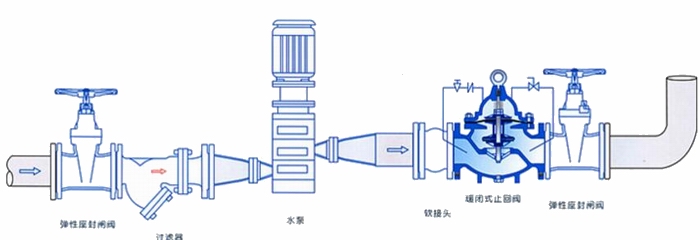

进口缓闭止回阀安装示意图--

进口缓闭止回阀安装示意图

进口缓闭止回阀结构图--

进口缓闭止回阀结构图

进口缓闭止回阀材料表

序号 零件名称 主要材质
1 阀盖 灰铸铁、球墨铸铁、碳素钢、不锈钢
2 压缩弹簧 硅锰钢、铬钒钢、不锈钢
3 膜片压板

黄铜、碳素钢、球墨铸铁

4 膜片 丁晴橡胶
5 阀杆 不锈钢
6 密封圈

黄铜、碳素钢、球墨铸铁

7 密封圈 丁晴橡胶
8 阀座 黄铜、不锈钢、碳素钢
9 阀板压板 黄铜、碳素钢、球墨铸铁
10 阀体 灰铸铁、球墨铸铁、碳素钢、不锈钢

进口缓闭止回阀外形尺寸

公称通径

L D D1 Z-Φ
PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
32 180 140 100 4-18
40 200 150 110 4-18
50 203 165 125 4-18
65 216 185 145 4-18 8-18

80

241 200 160 4-18 4-18 8-18
100 292 220 235 180 190 8-18 8-23
125 330 250 270 210 220 8-18 8-25
150 394 285 300 240 250 8-23 8-25
200 457 340 360 295 310 8-23 12-23 12-25
250 533 395 405 425 350 355 370 12-23 12-25 12-30
300 610 445 60 485 400 410 430 12-23 12-25 16-30
350 686 505 520 550 460 470 490 16-23 16-25 16-34
400 762 565 580 620 515 525 550 16-25 16-30 16-34
450 864 615 640 670 565 585 600 20-25 20-30 20-36
500 914 670 715 730 620 650 660 20-25 20-34 20-36

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
