进口活塞式缓闭止回阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口活塞式缓闭止回阀生产供应,主要进口活塞式缓闭止回阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口活塞式缓闭止回阀用途--
ALSO活塞式缓闭止回阀主要安装在取水、送水、加压、潜水、污水等泵站的水泵出水管道上。同时兼具止回阀,截止阀、调节阀、过滤器以及水锤消除器的作用。
进口活塞式缓闭止回阀原理--
1.当水泵开启时,水通过导管进入中腔,推动活塞上升,主阀开启。
2.当水泵停止工作时,活塞在回水压力下降,由于进口处针形阀比出口球阀流量小,因此活塞缓慢下降,主阀也随之缓慢关闭。
进口活塞式缓闭止回阀结构特点--
1.本阀具有开启和关闭速度调控的止回阀作用,可视具体工况配合现场调节最佳的开启和关闭速度,可防止水锤及水击的产生,达到除噪的效果。
2.将缓开、速闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。
3.只需操作水泵电机启闭按扭,阀门即按照水泵操作规程实现自动开闭。
4.阀体采用了全通道流线型直流式设计,压力损失小、流量大、具体积小、重量轻
5.压力等级:PNlO-PN25

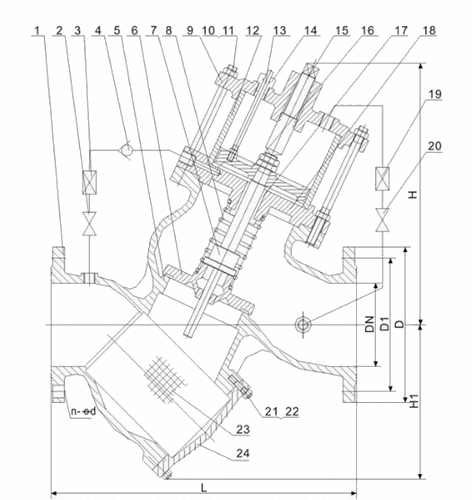

进口活塞式缓闭止回阀结构图--

进口活塞式缓闭止回阀结构图

进口活塞式缓闭止回阀材料表

序号 零件名称 主要材质
1 阀体 铸铁、铸钢
2\20 球阀 黄铜
3\19 Y型过滤器

黄铜

4 微止回阀 黄铜
5 阀座 铸钢
6 阀瓣

铸钢

7 阀杆 不锈钢
8 压缩弹簧 不锈钢
9 阀盖 铸铁、铸钢
10 六角螺母 碳素钢
11 双头螺柱 碳素钢
12 活塞缸 不锈钢
13 指示杆 不锈钢
14 填料盒 黄铜
15 调节螺杆 不锈钢
16 活塞 不锈钢
17 导向套 黄铜
18 活塞座 铸铁、铸钢
21 六角螺母 碳素钢
22 双头螺柱 碳素钢
23 过滤网 不锈钢
24 过滤网盖 铸铁、铸钢

进口活塞式缓闭止回阀外形尺寸

公称通径

L D D1 Z-Φ
PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
40 260 150 110 4-18
50 300 160 125 4-18
65 340 180 145 4-18 8-18

80

380 195 160 4-18 4-18 8-18
100 430 215 230 190 190 8-18 8-23
125 450 245 270 210 220 8-18 8-25
150 480 285 300 240 250 8-23 8-25
200 600 335 360 295 310 8-23 12-23 12-25
250 730 390 405 425 350 355 370 12-23 12-25 12-30
300 850 440 460 485 400 410 430 12-23 12-25 16-30
350 980 500 520 550 460 470 490 16-23 16-25 16-34
400 1100 565 580 620 515 525 550 16-25 16-30 16-34

声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
