进口活塞式可调式减压阀

作者:admin 发布时间:2021-01-10 00:00:00点击:
美国沃尔顿旗下品牌,埃索ALSO进口泵阀品牌。
美国沃尔顿,专业进口活塞式可调式减压阀生产供应,主要进口活塞式可调式减压阀,泵,阀门,水处理设备,流量计,消泡器等系列产品的制造/销售/售后服务,美国沃尔顿工业集团旗下超过十几个水泵阀门品牌。




进口活塞式可调式减压阀用 途--
ALSO活塞式可调式减压阀是利用管路中的水压自动操作主阀瓣的上下移动,控制阀门的开度,调节下游压力,使下游压力维持在导阀弹簧设定值上,当下游压力超过设定值时,减压阀将自动关闭,不管进口压力怎样波动,都可输出稳定的出口压力。不管下游流量怎样变换,都能维持出口稳定在导阀设定值之上。同时通过导阀调节的出口压力调节范围大,可达到阀前压力10-80%。
一般用于生活给水、消防及工业给水系统。
进口活塞式可调式减压阀调节范围-
压力等级:PN10(调节范围0.1-0.8MPa)
压力等级:PN16(调节范围0.2-1 .4MPa)
压力等级:PN25(调节范围0.3-2.0MPa)

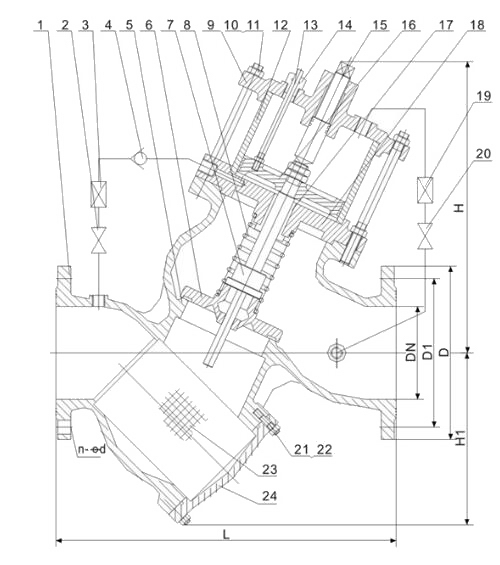

进口活塞式可调式减压阀结构图--

进口活塞式可调式减压阀结构图

进口活塞式可调式减压阀材料表

序号 零件名称 主要材质
1 阀体 铸铁、铸钢
2\20 球阀 黄铜
3\19 Y型过滤器

黄铜

4 微止回阀 黄铜
5 阀座 铸钢
6 阀瓣

铸钢

7 阀杆 不锈钢
8 压缩弹簧 不锈钢
9 阀盖 铸铁、铸钢
10 六角螺母 碳素钢
11 双头螺柱 碳素钢
12 活塞缸 不锈钢
13 指示杆 不锈钢
14 填料盒 黄铜
15 调节螺杆 不锈钢
16 活塞 不锈钢
17 导向套 黄铜
18 活塞座 铸铁、铸钢
21 六角螺母 碳素钢
22 双头螺柱 碳素钢
23 过滤网 不锈钢
24 过滤网盖 铸铁、铸钢

进口活塞式可调式减压阀外型尺寸

公称通径

L D D1 Z-Φ
PN10 PN16 PN25 PN10 PN16 PN25 PN10 PN16 PN25
40 260 150 110 4-18
50 300 160 125 4-18
65 340 180 145 4-18 8-18

80

380 195 160 4-18 4-18 8-18
100 430 215 230 190 190 8-18 8-23
125 450 245 270 210 220 8-18 8-25
150 480 285 300 240 250 8-23 8-25
200 600 335 360 295 310 8-23 12-23 12-25
250 730 390 405 425 350 355 370 12-23 12-25 12-30
300 850 440 460 485 400 410 430 12-23 12-25 16-30
350 980 500 520 550 460 470 490 16-23 16-25 16-34
400 1100 565 580 620 515 525 550 16-25 16-30 16-34






声明:本产品介绍中所有文字、数据、图片考虑到使用工况条件不同,难免会产生误差、不恰当或是有不充分的描述,故均适用于参考,同一种产品在不同的场合与工况有不同的搭配,如果您对本文中所提供的产品内容有任何疑问,如果您是非专业人士,欢迎您向本公司来电咨询,请您联系我们,我们将竭诚为您服务!
