进口泄压持压阀描述--
1.泄压阀:可将水管中超过先导阀安全设定值的压力释放,并维持管中压力于一定安全值以下,以防止管中高压或突压毁坏管线设备。可用于高层大楼消防试循环系统的泄压使用以防止水压过高造成系统危险。
2.持压阀:可维持主阀上游供水压力于某一设定直以上,以保障主阀上游的供水压力,主要用于城市低压供水区域。
3.紧急开启阀:装于消防喷淋泵出水口处,当泵出水口处压力上升某一设定值以上立即开启。
进口泄压持压阀原理--
安全泄压阀是通过一个双腔控制室,利用液压原理控制主阀板缓慢开启或处于调节状态。阀门在阀盖上配置调节螺杆装置,因而可以控制阀门的最大开度和流量,并在必要时可以手动阀。
1.全开状态
当水泵启动后,阀门进水口压力上升,压力水一方面推动主阀瓣开启,另一方面通过导管系统进入活塞下腔,而阀门在二合力的作用下缓慢开启。
2.全闭状态
当水泵停机后,阀门中的水流速度降低,在接于近零时,主阀板在弹簧和自身重力作用下快速关闭,而阀后的压力水通过导管系统返回到活塞上腔,并推动固定在阀杆上的小阀板缓慢关闭。
进口泄压持压阀安装示意图--

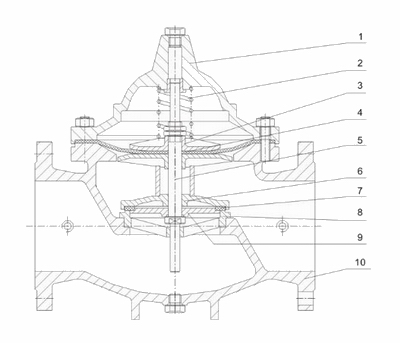

进口泄压持压阀结构图--
序号 | 零件名称 | 主要材质 |
1 | 阀盖 | 灰铸铁、球墨铸铁、碳素钢、不锈钢 |
2 | 压缩弹簧 | 硅锰钢、铬钒钢、不锈钢 |
3 | 膜片压板 |
黄铜、碳素钢、球墨铸铁 |
4 | 膜片 | 丁晴橡胶 |
5 | 阀杆 | 不锈钢 |
6 | 密封圈 |
黄铜、碳素钢、球墨铸铁 |
7 | 密封圈 | 丁晴橡胶 |
8 | 阀座 | 黄铜、不锈钢、碳素钢 |
9 | 阀板压板 | 黄铜、碳素钢、球墨铸铁 |
10 | 阀体 | 灰铸铁、球墨铸铁、碳素钢、不锈钢 |
公称通径 |
L | D | D1 | Z-Φ | ||||||
PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||
32 | 180 | 140 | 100 | 4-18 | ||||||
40 | 200 | 150 | 110 | 4-18 | ||||||
50 | 203 | 165 | 125 | 4-18 | ||||||
65 | 216 | 185 | 145 | 4-18 | 8-18 | |||||
80 |
241 | 200 | 160 | 4-18 | 4-18 | 8-18 | ||||
100 | 292 | 220 | 235 | 180 | 190 | 8-18 | 8-23 | |||
125 | 330 | 250 | 270 | 210 | 220 | 8-18 | 8-25 | |||
150 | 394 | 285 | 300 | 240 | 250 | 8-23 | 8-25 | |||
200 | 457 | 340 | 360 | 295 | 310 | 8-23 | 12-23 | 12-25 | ||
250 | 533 | 395 | 405 | 425 | 350 | 355 | 370 | 12-23 | 12-25 | 12-30 |
300 | 610 | 445 | 60 | 485 | 400 | 410 | 430 | 12-23 | 12-25 | 16-30 |
350 | 686 | 505 | 520 | 550 | 460 | 470 | 490 | 16-23 | 16-25 | 16-34 |
400 | 762 | 565 | 580 | 620 | 515 | 525 | 550 | 16-25 | 16-30 | 16-34 |
450 | 864 | 615 | 640 | 670 | 565 | 585 | 600 | 20-25 | 20-30 | 20-36 |
500 | 914 | 670 | 715 | 730 | 620 | 650 | 660 | 20-25 | 20-34 | 20-36 |
