进口遥控浮球阀

进口遥控浮球阀用途--
ALSO遥控浮球阀控制水塔或水池液面，主要用于高层建筑和工矿企业的水箱、水池及水塔的自动供水系统，可控制水箱或水池液面，液位控制准确度高，水位不受水压干扰且关闭不漏水，控制浮球阀一般与主阀体分离安装，利用液压控制原理，使阀板关闭力与进水压力成正比。
压力等级：PNlO、PN16、PN25
进口遥控浮球阀动作原理--
当水池水位达到预定水位时，阀门自动关闭；水位下降时，阀门自动开启补水。
遥控浮球阀是通过一个双腔控制室，利用液压原理控制主阀板缓慢开启或处于调节状态。
阀门在阀盖上配置调节螺杆装置，因而可以控制阀门的最大开度和流量，并在必要时可以手动阀。
1.全开状态
当水泵启动后，阀门进水口压力上升，压力水一方面推动主阀瓣开启，另一方面通过导管系统进入活塞下腔，而阀门在二合力的作用下缓慢开启。
2.全闭状态
当水泵停机后，阀门中的水流速度降低，在接于近零时，主阀板在弹簧和自身重力作用下快速关闭，而阀后的压力水通过导管系统返回到活塞上腔，并推动固定在阀杆上的小阀板缓慢关闭。

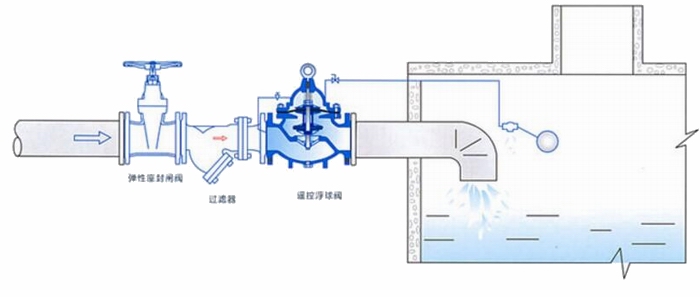

进口遥控浮球阀安装示意图--

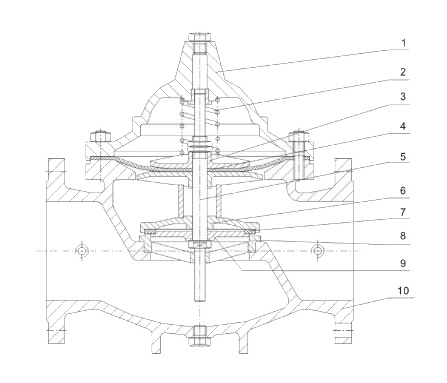

进口遥控浮球阀结构图--

进口遥控浮球阀材料表

序号	零件名称	主要材质
1	阀盖	灰铸铁、球墨铸铁、碳素钢、不锈钢
2	压缩弹簧	硅锰钢、铬钒钢、不锈钢
3	膜片压板	黄铜、碳素钢、球墨铸铁
4	膜片	丁晴橡胶
5	阀杆	不锈钢
6	密封圈	黄铜、碳素钢、球墨铸铁
7	密封圈	丁晴橡胶
8	阀座	黄铜、不锈钢、碳素钢
9	阀板压板	黄铜、碳素钢、球墨铸铁
10	阀体	灰铸铁、球墨铸铁、碳素钢、不锈钢

进口遥控浮球阀外形尺寸

公称通径	L	D			D1			Z-Φ
		PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
32	180	140			100			4-18
40	200	150			110			4-18
50	203	165			125			4-18
65	216	185			145			4-18		8-18
80	241	200			160			4-18	4-18	8-18
100	292	220		235	180		190	8-18		8-23
125	330	250		270	210		220	8-18		8-25
150	394	285		300	240		250	8-23		8-25
200	457	340		360	295		310	8-23	12-23	12-25
250	533	395	405	425	350	355	370	12-23	12-25	12-30
300	610	445	60	485	400	410	430	12-23	12-25	16-30
350	686	505	520	550	460	470	490	16-23	16-25	16-34
400	762	565	580	620	515	525	550	16-25	16-30	16-34
450	864	615	640	670	565	585	600	20-25	20-30	20-36
500	914	670	715	730	620	650	660	20-25	20-34	20-36
600	1067	780	840	/	725	770	/	20-30	20-41	/
700	1150	895	910	/	840	840	/	24-30	24-41	/
800	1400	1015	1025	/	950	950	/	24-34	24-41	/
